VALUMASS™ il Misuratore di Portata Economico per Gas di ELDRIDGE fa parte della grande famiglia dei Misuratori Massici Termici o Thermal Mass che TECNOVA HT propone alla gentile clientela dal lontano 1986: rispetto al fratello maggiore MASTER-TOUCH™ questa serie low-cost rappresenta un interessante compromesso fra il medesimo principio di misura degli strumenti più completi, le stesse caratteristiche tecniche ma con applicazioni industriali ben specifiche in area sicura.
Questi strumenti calcolano direttamente la Portata Massica del Gas già compensata in temperatura e indifferente a variazioni di pressione operative fino al ±20% del valore calibrato, pertanto indicano e totalizzano la portata in [kg/hr] o [Nm3/hr] o ancora in [Sm3/hr] con le seguenti caratteristiche strumentali:
- Accuratezza ±2% in lettura
- Ripetibilità ±0.5% Fondo Scala
- TurnDown ( Rapporto Portata Massima con Portata Minima ) pari a 100:1 con limite inferiore 4.51 Sm3/min/m2 @ 21°C, 1 ATM.
Questo strumento è in grado di dialogare con l’infrastruttura di Campo con i seguenti segnali/protocolli 0/5-10 V DC, 4-20 mA, RS485 ModBus RTU, opzionalmente anche 0 – 1 kHz (proporzionale alla massa fluente del gas) e ha una porta RS232C.
VALUMASS™ misura in particolare la portata massica dei seguenti gas standard:
- Aria
- Azoto
- Argon
- Biogas
- CO2
- Etilene
- Elio
- Ossigeno
all’interno di questi limiti operativi:
Pressione massima 500 psig (34.4 bar) e Temperatura massima 120 °C.
Questo misuratore di portata massica per servizio gas, pur nella sua semplicità, è declinato in 2 macrofamiglie moltiplicate per le diverse varianti o range di calibrazione:
VALUMASS™ Serie 400 – Custodia IP66 in plastica ABS

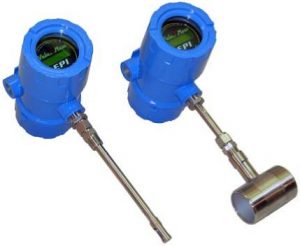

VALUMASS™ Serie 500 – Custodia IP66 in alluminio pressofuso
Entrambe le famiglie hanno queste molteplici opzioni
- Elettronica integrata o remota
- Con Elettronica cieca o display LCD da 2 linee
- Ad inserzione o a tronchetto
- Tronchetti da 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 1″, 2″
- Sensore per inserzione da 6″, 8″, 12″
- Parti bagnate in SS316/L
- Anche con valvola per estrazione sensore ad inserzione
- Alimentazioni possibili 24 V DC, 115 VAC, 230 VAC
Pur essendo un misuratore di portata economico per gas , ogni VALUMASS™ viene sempre calibrato, strumento per strumento, in accordo alla scelta del gas elencati e con questi range possibili:
Valumass 400 e 500 a tronchetto 170 – 1360 NMCH
Valumass 400 e 500 ad inserzione 20 -160 NMPS
