Misuratori di Portata Massica Servizio Gas di ELDRIDGE: dal 1988 negli impianti in tutto il Mondo

Misuratori di Portata Massica Servizio Gas di ELDRIDGE: dal 1988 negli impianti in tutto il Mondo

I Misuratori di Portata Massica Servizio Gas di Eldridge sono anche conosciuti internazionalmente come Thermal Mass Flow Meter ed, erroneamente ( solo in Italia ), anche come anemometri a filo caldo di cui invece sono solo “cugini” potendo contare infatti su 2 sensori separati e non appunto su 1 filo solo. Grazie al loro principio di misura esclusivo questi strumenti misurano direttamente la portata massica del gas, esprimendola in [kg/hr], [Nm3/hr], [Sm3/hr], senza bisogno di altri sensori come T o Pg per compensarla a differenza ad esempio di flange tarate o venturi.

L’assenza di parti in movimento o usurabili, l’installazione semplicissima senza skid o strutture dedicate, l’elettronica singola, la misura diretta della massa…sono solo alcune delle caratteristiche di questi misuratori di portata che trovano impiego in centinaia di applicazioni come

  • Monitoraggio Consumi Aria Compressa
  • Consumo di Metano
  • Portata gas in torcia
  • Portata fumi camino
  • Azoto di purga
  • Tail-Gas, Off-Gas
  • Gas Tecnici
  • Aria di Combustione a caldaie o forni
  • Applicazioni HVAC
  • Camere Bianche
  • Biogas
  • Aria o Ossigeno verso WWT…

Eldridge propone una famiglia di misuratori denominata MASTER-TOUCH™ assolutamente completa e di una flessibilità senza pari potendo contare su i seguenti macro-modelli:

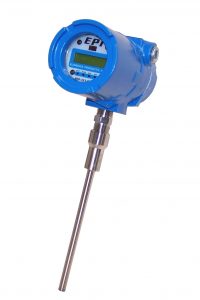

  1. Modello 8800MP ad inserzione, con elettronica integrata, per area pericolosa Master Touch 9800MP
  2. Modello 8600MP – 8700MP a tronchetto, con elettronica integrata, per area pericolosaMaster Touch 9600MP

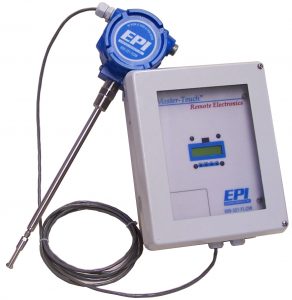

  3. Modello 8200MP ad inserzione, con elettronica remota, per area pericolosa Master Touch 8200MP

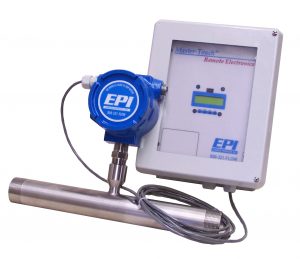

  4. Modello 8000MP – 8100MP a tronchetto, con elettronica remota, per area pericolosaMaster Touch 8100MP

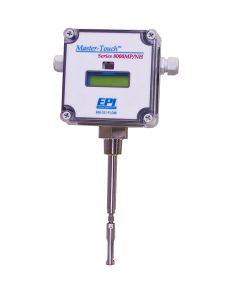

  5. Modello 8800MPNH ad inserzione, con elettronica integrata, per area sicuraMaster Touch 8800MPNH

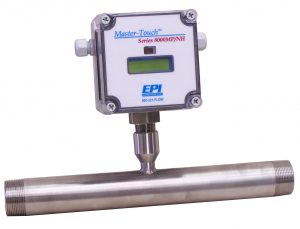

  6. Modello 8600MPNH – 8700MPNH a tronchetto, con elettronica integrata, per area sicuraMaster Touch 8700MPNH

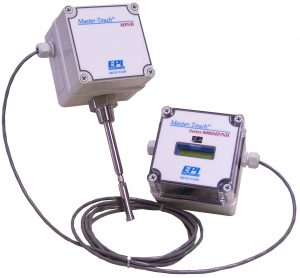

  7. Modello 8200MPNH ad inserzione, con elettronica remota, per area sicuraMaster Touch 8200MPNH

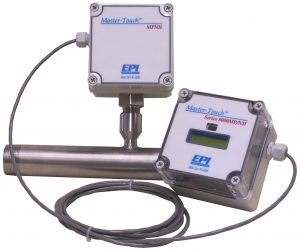

  8. Modello 8000MPNH – 8100MPNH a tronchetto, con elettronica remota, per area sicuraMaster Touch 8100MPNH

Le caratteristiche comuni per i Misuratori di Portata Massica Servizio Gas della famiglia MASTER-TOUCH™ sono realmente importanti:

  • Accuratezza in lettura ±1%
  • Ripetibilità ±0.2%FS
  • Tempo di Risposta 1 sec
  • Turn Down (rapporto portata massima : portata minima )  100 : 1
  • Temperatura gas standard -40° < T gas < + 200°C, opzionale modello -SSH fino a +425°C
  • Indipendente dalla variazione della Pressione gas sino al ±20% della pressione di calibrazione
  • Pressione gas standard 500 psi ( 34.4 bar ), > 500 psi opzionale
  • Uscite Lineari 0-5 V DC e 4-20 mA
  • Interfaccia RS 232 & 485 Modbus RTU
  • Alimentazione 24 V DC @250 mA, 115 V AC @50/60 Hz, 230 V AC @50/60 Hz
  • Potenza 5 W
  • Materiali a contatto standard in 316 SS, opzionale Hastelloy sensori & sonda ad inserzione
  • Calibrazione ad hoc in fabbrica con gas o miscela di gas appropriata per l’applicazione richiesta

In particolare la certificazione per Area Pericolosa è CE ATEX II 2 GD EEx d IIC  T2 / T3 / T4 con custodia IP66 nel caso dei modelli ad inserzione e tronchetto con elettronica integrata, mentre in caso di elettronica remota questa viene installata in area sicura con custodia sempre IP66 mentre il sensore è sempre certificato CE ATEX II 2 GD EEx d IIC  T2 / T3 / T4 .

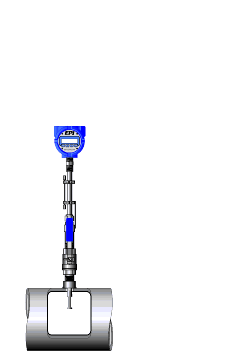

Tutti i modelli ad inserzione possono essere dotati di una valvola di estrazione per poter inserire e rimuovere il misuratore di portata senza fermare la linea di processo.

Master Touch Valvola di Estrazione

I Misuratori di Portata Massica Servizio Gas possono essere installati anche in configurazioni più complesse, ad esempio

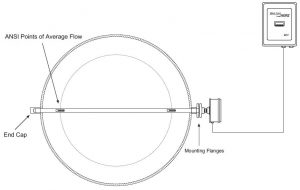

  • Per il controllo della portata fumi a camino con sonda singola a multisensore per il particolare profilo di velocitàMaster Touch MultiSensors

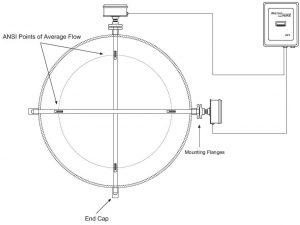

  • Per tubazioni dove è possibile installare più sonde integrandone i segnali in un unica elettronica per un valore medioMaster Touch Multiprobes

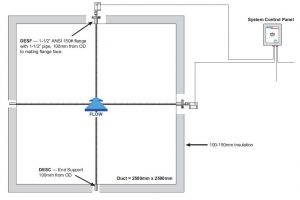

  • Per canale quadrate o rettangolare in applicazioni HVAC o similariMaster Touch Canala Quadrata

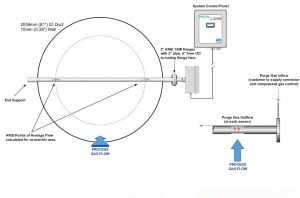

  • Con purga di azoto integrata in caso di gas sporchi



Master Touch AutoPurgingMa la famiglia MASTER-TOUCH™ non si ferma qui: nell’installazione è possibile che non ci siano i necessari diametri monte valle per l’installazione del Misuratore Massico, ecco che ELDRIDGE ha perfezionato e brevettato la serie FAT Flow Averaging Tube oggetto di una apposita scheda tecnica.

E per i budget più compressi? Ecco i modelli VALUMASS™ sempre di ELDRIDGE che pur condividendo la stessa elettronica del fratello maggiore MASTER-TOUCH™ sono definiti “low-cost” di Qualità.
