Sistemi Analisi Biogas ZPSB di FUJI Electric: l’Integrazione Compatta e di Qualità per Tutti

Sistemi Analisi Biogas ZPSB di FUJI Electric: l’Integrazione Compatta e di Qualità per Tutti

I Sistemi Analisi Biogas ZPSB di FUJI Electric sono delle integrazioni compatte basate sul leggendario analizzatore ZPAF specifico per Biogas sempre di FUJI ma arricchite di diverse funzionalità per divenire un vero e proprio centro di controllo della Qualità del Biogas potendo offrire al Gestore dell’impianto:

  • Energia e Potere Calorifico del Biogas
  • Analisi del Biogas come CH4, H2S, CO2, O2
  • Pressione, Temperatura e Portata del Biogas medesimo

fino a ben 6 streams diversi con lo stesso unico sistema.

Biogas Plant

Tipicamente quindi ZPSB si applica in

  1. Impianti di Biogas
  2. Gas da Discariche
  3. Sistemi di Convogliamento Biogas
  4. Torcia Biogas
  5. Motori alimentati a Biogas…

Come detto questi sistemi di analisi biogas sono stati progettati per un uso semplice da parte di un Utilizzatore anche non particolarmente esperto in strumentazione grazie alla Registrazione delle operazioni di Manutenzione, alla Memorizzazione dei file su USB standard, alle Uscite analogiche 4-20 mA, al protocollo Modbus, agli Allarmi settabili, al Touch-Panel ampio e a colori e, opzionalmente, anche all’accesso da remoto con scheda M2M machine-to-machine.

In particolare il Touch-Screen visualizza in modo chiaro ed immediato:

  • Portata compensata in [Nm3/hr], Temperatura, Pressione assoluta
  • Totalizzazione giornaliera, mensile ed annuale espressa in Nm3
  • Concentrazione di CH4 sia inputata manualmente che da analisi in continuo

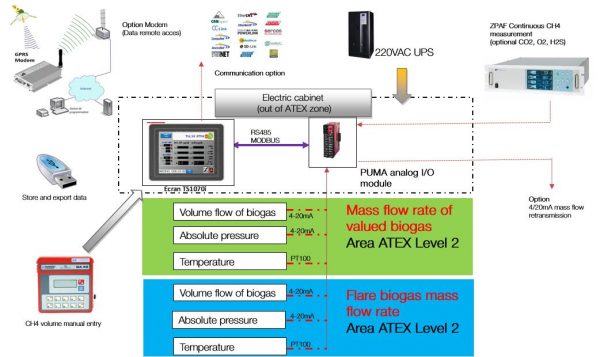

L’architettura del Sistema è quindi basata su diversi strumenti FUJI Electric, pur potendo dialogare anche con altre soluzioni di vendor diversi, con anche certificazione Atex per area pericolosa come da schema:

Analisi Biogas Sistema Completo

ZPSB è stato programmato per integrarsi con diverse tipologie di misure di portata come flange tarate, pitot o v-cone dove l’assenza di parti in movimento, la compattezza della soluzione e l’accuratezza della misura sono tagliate in modo sartoriale sulle esigenze del Cliente.

In dettaglio per la parte analitica sono disponibili i seguenti ranges:

CH4 & CO2   0-20% Vol     0-100% Vol

O2                 0-10% Vol     0-25% Vol

H2S               0-500 ppm    0-2000 ppm     0-5000 ppm

Con queste prestazioni:

  • Tempo di Risposta [secondi] CH4/C02/O2 [30], H2S 0-2000 ppm [180], 0-5000 ppm [300]
  • Linearità (Accuratezza) ±1 %,  H2S ±2 %
  • Ripetibilità  ±0.5 %,  H2S ±2 %

E, per facilitare ancora di più la vita al Manutentore di questi sistemi analisi biogas, è possibile dotare ZPSB di una AutoCalibrazione di Zero e di Span per l’analizzatore ZPAF

AutoCalibrazione Sistema Analisi Biogas
