FAT Flow Averaging Tube per la Portata Massica dei Gas dove…non si può!

FAT Flow Averaging Tube per la Portata Massica dei Gas dove…non si può!

Fra i Misuratori di Portata Massica servizio Gas, la serie FAT Flow Averaging Tube di ELDRIDGE, USA rappresenta il perfetto sviluppo della ben nota famiglia MASTER-TOUCH in quanto pur condividendo il principio di misura cosiddetto “massico-termico” godono di un brevetto dedicato che ne permette l’installazione senza necessità dei soliti diametri monte valle specifici della tecnologia Thermal Mass.

Infatti, la presenza di valvole, curve, doppie curve o manifold….distorce il profilo di velocità del gas ed induce all’errore il misuratore sia perché influenzato dal profilo di velocità scomposto sia perché questa distorsione è variabile e quindi lo stesso errore non è ripetibile, azzoppando la precisione del misuratore.

FAT Flow Average Tube Profilo Distorto

Specialmente per tubazioni di grande diametro o ampie canale quadrate/rettangolari tipiche HVAC, la tecnologia Thermal Mass prevede più sonde ad inserzione di lunghezza importante dotate di plurisensori al loro interno: installazioni più complicate e sicuramente più costose dello standard.

ELDRIDGE, dopo studi fluidodinamici accurati, ha quindi brevettato la serie Master-Touch FAT™ che alla classica elettronica della versione standard accoppia una sonda cava in grado di mediare le distorsioni dei filetti fluidi nel profilo di velocità espresso nel tubo o canala. Infatti questa sonda è provvista di una serie di ingressi multipli da 0.125″ lungo il suo sviluppo verticale. La risultante assiale interna del gas fluente viene condotta verso l’esterno, ancora nel Processo, da delle uscite dedicate vicino ai sensori di portata. L’elettronica dedicata, grazie agli algoritmi proprietari, tiene conto e compensa le diverse velocità attraverso le porte per restituire un segnale perfettamente linearizzato. Ovviamente questa tecnologia è riservata a gas senza presenza eccessiva di polvere o sporco che possa intasare la sonda, sebbene sia fattibile anche l’inserimento di un sistema di purga ad hoc.

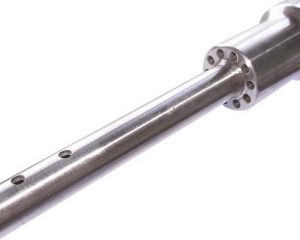

FAT Flow Averaging Tube Sonda

La serie FAT Flow Averaging Tube è disponibile come la serie principale Master – Touch con sensori ad inserzione o a tronchetto, con elettronica remota o locale e soprattutto anche con certificazione per area pericolosa CE ATEX EEx d IIB + H2 , T2/T3/T4 con custodia IP66 per i seguenti modelli

  • Modello 9800MP ad inserzione, con elettronica integrata, per area pericolosa
  • Modello 9700MP a tronchetto, con elettronica integrata, per area pericolosaFAT 9700 9800
  • Modello 9200MP ad inserzione, con elettronica remota, per area pericolosa
  • Modello 9100MP a tronchetto, con elettronica remota, per area pericolosaFAT 9100 9200
  • Modello 9800MPNH ad inserzione, con elettronica integrata, per area sicura
  • Modello 9700MPNH a tronchetto, con elettronica integrata, per area sicuraFAT 9700 9800
  • Modello 9200MPNH ad inserzione, con elettronica remota, per area sicura
  • Modello 9100MPNH a tronchetto, con elettronica remota, per area sicuraFAT 9100 9200

Le caratteristiche comuni per i Misuratori di Portata Massica Servizio Gas della famiglia MASTER-TOUCH™ FAT sono le seguenti:

  • Accuratezza in lettura ±1%
  • Ripetibilità ±0.2%FS
  • Tempo di Risposta 1 sec
  • Turn Down (rapporto portata massima : portata minima )  100 : 1 ( minimo tecnico 50 SCFM/FT2 )
  • Temperatura gas standard -40° < T gas < + 66°C
  • Indipendente dalla variazione della Pressione gas sino al ±20% della pressione di calibrazione
  • Pressione gas standard 225 psi ( 15.5 bar ), > 225 psi opzionale
  • Uscite Lineari 0-5 V DC e 4-20 mA
  • Interfaccia RS 232 & 485 Modbus RTU
  • Alimentazione 24 V DC @250 mA, 115 V AC @50/60 Hz, 230 V AC @50/60 Hz
  • Potenza 5 W
  • Materiali a contatto standard in 316 SS
  • Calibrazione ad hoc in fabbrica con gas o miscela di gas appropriata per l’applicazione richiesta
