Le Applicazioni con il Calorimetro di Processo sono un grande classico di TECNOVA HT sin dal 1994 grazie alle fruttuose partnership con i principali Players nella Siderurgia e e nella Power Generation: questo sistema analitico infatti serve principalmente 3 macrosettori

  1. Efficientamento Turbogas alimentati da Raw Gas o Tail Gas
  2. Impianti Siderurgicidove venga recuperato il Gas di processo COG Coke Oven Gas e indi, opportunamente miscelato con make-up gas, bruciato come fuel gas
  3. Impianti di Produzione Gas e Riempimento Bomboledi Gas pressurizzato

La missione in ogni caso è ottenere risparmio energetico e riduzione dei consumi per l’efficientamento energetico dellindustria.

Tutte queste applicazioni per poter funzionare correttamente richiedono l’installazione di uno strumento analitico che sia in grado di misurare LHV Low Heating Value o Potere calorifico Inferiore PCI, Indice di Wobbe, Densità Relativa del Gas fluente e Aria stechiometrica CARI Combustion Air Requirement Index: in dettaglio l’Indice di Wobbe ci informa sulla Intercambiabilità dei Gas in modo che al variare della composizione si ottenga sempre una miscela con il medesimo contenuto energetico mentre l’Aria stechiometrica CARI Combustion Air Requirement Index ci informa del volume di aria necessario per una combustione completa (stechiometrica), cioè quando il gas alimentato viene totalmente ossidato termicamente o bruciato.

Quali vantaggi presenta il Calorimetro di Processo rispetto ai soliti Gas Cromatografi che vediamo in Campo?

  1. Il tempo di rispostaè di pochi secondi non minuti come il GC, quindi per il TurboGas è l’ideale
  2. Tutto il campione viene totalmente bruciato quindi con il Calorimetro di Processo lanalisi è completa, non fa solo i primi componenti come il GC.
  3. Il Calorimetro di Processo presenta un principio analitico puramente termico, quindi non c’è il progressivo avvelenamento del solito catalizzatore o degrado della colonna di separazione e conseguente deriva

Va da sé che tutte le applicazioni con il Calorimetro di Processo sono integrabili o meno a seconda dei requisiti impiantistici ( area pericolosa o meno), delle condizioni ambientali ( necessità o meno di un quadro riscaldato o condizionato ) e della destinazione geografica ( item list certificata CE o FM, Atex o UL…). Quindi avremo

  • Calorimetri di Processo Stand-Aloneprovvisti semplicemente di un ventilatore per adduzione aria in caso di assenza di network dedicato, vedi foto
  • Calorimetri di Processo integrati in Quadri condizionati
  • Calorimetri di Processo per Area Pericolosa integrati in Cabinet esecuzione EEX p certificati ATEX o NECper destinazioni Europee o Statunitensi



Applicazioni con il Calorimetro di Processo_Senza Integrazione

Settore Steel o Siderurgico

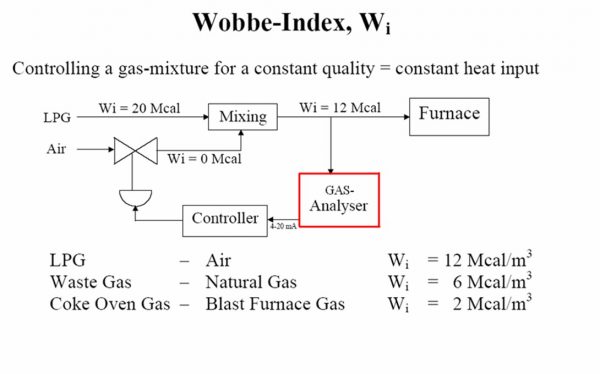

Come detto in questo caso occorre trattare dei gas sporchi ed appiccicosi come possono essere il COG Coke Oven Gas ed il BFG Blast Furnace Gas quindi l’ingegneria si concentrerà sulla qualità del sampling e trattamento campione per evitare sporcamenti: questo schema esemplificativo ci fa capire come il Calorimetro di Processo sia in grado di restituire il set alla valvola di adduzione Aria di combustione per andare a produrre un fuel gas uso forni sempre a specifica. Si evidenzia che può essere usato per lo scopo anche un gas pulito come l’LPG.

Applicazioni con il Calorimetro di Processo_Indice di Wobbe
Queste sono varie integrazioni per Ingegnerie specializzate negli impianti Steel cosi come Clienti nel Siderurgico anche in Cina, India o Vietnam: qui ad esempio un classico cabinet a doppia porta, comodo per la manutenzione, completamente condizionato per area sicura e sua installazione in acciaieria nel Sud-Est Asiatico. Commissioning, Start-Up e Training sempre a cura di TECNOVA SERVICE.
Applicazioni con il Calorimetro di Processo_Vietnam

Settore Oil & Gas e Turbogas

Le applicazioni con il calorimetro di processo sono tutte basate sulla valorizzazione del Raw Gas a basso valore di BTU British Thermal Unit estratto dai campi gas che deve essere miscelato adeguatamente con gas più ricco e pregiato e poi bruciato nel turbogas. Quindi se il gas non è controllato adeguatamente ed in pochi secondi potremmo avere 2 problemi

  1. una miscela troppo povera che fa rallentare e sedere il turbogas con evidente mancanza di produzione elettrica costante
  2. una miscela troppo ricca che potrebbe mandare in trip il turbogas per overspeed della turbina

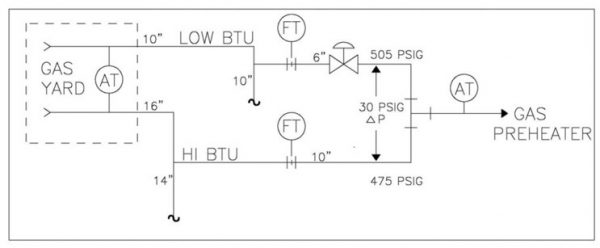

Come da schema sottostante vengono prima analizzati i 2 stream singoli di gas per assicurarsi del loro valore LHV e poi viene eseguita l’analisi del gas mix per vedere se il valore nuovo LHV sia o meno a specifica prima di andare al preriscaldo e poi in turbina.



Applicazioni con il Calorimetro di Processo_PFD

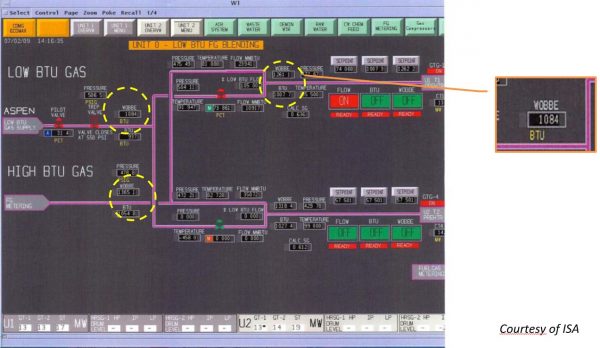

Sul sinottico è apprezzabile l’analisi in continuo dell’Indice di Wobbe espresso in BTU
Applicazioni con il Calorimetro di Processo_Sinottico
Per il settore Oil & Gas ovviamente grande spazio a shelter per Area Pericolosa certificati quindi EEX p e secondo l’Area Geografica di destinazione finale ATEX, IECEx o NEC…Vediamo qualche installazione scelta fra le altre.
[/vc_column_text][/vc_column][/vc_row]

Per tutte queste installazioni a partire dal FAT fino al SAT e successivo training il personale TECNOVA SERVICE è a disposizione 24/7/365 per attività in campo anche all’estero.

Per i settori siderurgico e oil & gas le nostro soluzioni garantiscono grandi risultati dal punto di vista del risparmio energetico e della riduzione dei consumi finalizzati a un rilevante efficientamento energetico del’industria.
