Il Misuratore di Portata V-Cone®, sviluppato e brevettato da McCrometer Inc. (USA), è disponibile in esclusiva tramite Tecnova HT.

Si tratta di un flow element progettato per la misura della portata volumetrica e, tramite adeguata compensazione di temperatura e/o pressione, anche della portata massica nei seguenti fluidi:

• liquidi
• gas
• vapore saturo o surriscaldato

Ma cosa distingue realmente il V-Cone® rispetto ad altri misuratori di portata?

Il principio di funzionamento si basa sul teorema di Bernoulli, analogamente a dispositivi come flange tarate o tubi Venturi. Tuttavia, le sue caratteristiche costruttive lo rendono unico nel panorama della misura di portata, sia volumetrica sia massica.

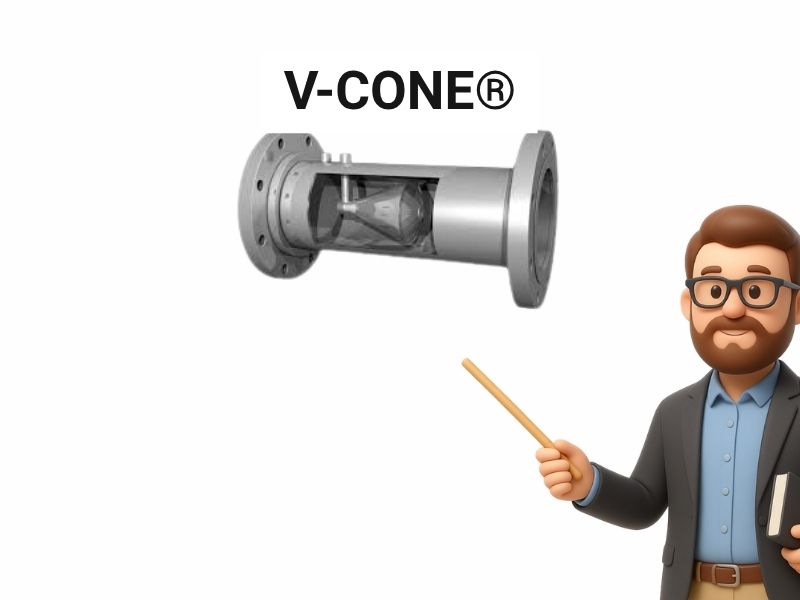

Il dispositivo è costituito da un tratto di tubazione (tronchetto), installato tramite flangiatura o saldatura sulla linea di processo, al cui interno è posizionato un cono metallico centrale. Questo elemento ha la funzione di ridurre la sezione di passaggio del fluido. Quando il fluido impatta la punta del cono e scorre lungo la sua superficie, subisce un incremento significativo della velocità, dovuto alla progressiva riduzione della sezione toroidale disponibile tra il cono e la parete interna dello strumento.

Questo comportamento è descritto dalla relazione:

Portata = Velocità × Area di passaggio

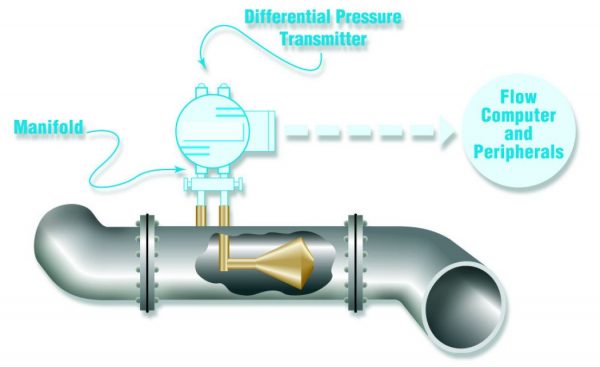

In base al principio di Bernoulli (trascurando il termine piezometrico), la somma tra energia di pressione ed energia cinetica rimane costante. Di conseguenza, l’aumento della velocità del fluido comporta una riduzione della pressione. Questa differenza di pressione viene rilevata tramite due prese: una a monte (P1) e una a valle (P2) del cono. I segnali di pressione vengono convogliati tramite tubing a un sistema composto da manifold e trasmettitore di pressione differenziale, consentendo così la determinazione accurata della portata.

Vantaggi del V-Cone®

La particolare configurazione del misuratore di portata volumetrico V-Cone® garantisce una serie di vantaggi distintivi, confermati da oltre 75.000 installazioni in tutto il mondo. La geometria interna dello strumento e il principio di funzionamento basato sul cono centrale permettono di ottenere prestazioni elevate anche in condizioni di processo complesse.

Tra i principali benefici si evidenziano:

• minima perdita di carico permanente: dopo il passaggio attraverso il cono, il recupero della pressione è pressoché completo, riducendo l’impatto sul processo.
• flessibilità di installazione: può essere montato praticamente in qualsiasi posizione, anche in verticale, sia con flusso ascendente sia discendente.
• ampio rapporto di turndown: da 10:1 fino a 50:1, mantenendo sempre elevata accuratezza di misura.
• elevata affidabilità con fluidi difficili: adatto a liquidi con particolato o bolle di gas, gas umidi o sporchi, e vapore saturo o surriscaldato con presenza di condensato.

Il comportamento dello strumento in condizioni non ideali rappresenta uno dei suoi punti di forza principali. Le frazioni non omogenee del fluido — come bolle di gas, particelle solide o condensato — vengono separate dal flusso principale e indirizzate verso l’area compresa tra la superficie esterna del cono e la parete interna del tronchetto. In questo modo non interferiscono con la misura della pressione differenziale generata dal sistema.

In applicazioni pratiche, come nel caso di flussi di azoto con presenza di condensato, è possibile osservare come la fase liquida venga deviata e “guidata” lungo il profilo esterno del cono, senza compromettere la stabilità e la precisione della misura.

V-Cone®: installazione senza requisiti di tratti rettilinei

Uno degli aspetti più distintivi del misuratore di portata V-Cone® è che non richiede i consueti tratti rettilinei a monte e a valle, a differenza di strumenti come flangia tarata, Venturi, misuratori a turbina o a ultrasuoni. In termini pratici: non servono i classici diametri di stabilizzazione del flusso.

Tecnova HT, in collaborazione con la casa madre McCrometer Inc. (USA), ha realizzato negli anni centinaia di installazioni che hanno dimostrato come questo principio consenta di superare i limiti tipici dei sistemi tradizionali di misura della portata.

Perché il V-Cone® non richiede tratti rettilinei?

Il motivo risiede direttamente nel principio di funzionamento originario del dispositivo. Il V-Cone® nasce infatti come evoluzione di uno studio volto a ottenere un raddrizzatore di flusso integrato, eliminando la necessità di garantire lunghi tratti di tubazione a monte e valle.

Il fluido, avvicinandosi alla punta del cono, non subisce una restrizione brusca come nella flangia tarata. Al contrario, la sezione di passaggio si riduce in modo graduale, costringendo il flusso a convergere in una sezione toroidale progressivamente più piccola, con conseguente aumento controllato della velocità.

Questo comportamento produce effetti molto rilevanti:

• i filetti fluidi vengono progressivamente stabilizzati e raddrizzati già all’interno dello strumento
• la perdita di carico permanente rimane molto contenuta, poiché la pressione differenziale generata viene in larga parte recuperata
• la misura risulta stabile e ripetibile anche in condizioni variabili di portata, grazie alla geometria simmetrica del cono e alla restrizione non improvvisa del flusso

In pratica, il V-Cone® integra nel proprio design ciò che nei sistemi tradizionali richiede spazio e installazioni complesse: la stabilizzazione del profilo di velocità.

Il risultato è uno strumento più flessibile, più compatto e meno sensibile alle turbolenze a monte.

Se il principio ti sembra controintuitivo, la verifica sul campo è spesso decisiva: il comportamento del flusso può essere osservato direttamente in applicazioni reali, dove la stabilità della misura rimane costante anche in assenza dei classici tratti rettilinei.

Applicazioni ideali del misuratore di portata V-Cone®

Il misuratore di portata volumetrica e portata massica V-Cone® trova la sua massima efficacia proprio nelle applicazioni dove i sistemi tradizionali tendono a perdere affidabilità o diventano difficili da installare e mantenere. In modo diretto: è lo strumento che entra in gioco quando gli altri misuratori non sono più adatti o iniziano a “scappare” dalle condizioni di processo.

Le principali applicazioni includono:

• gestione e generazione del vapore: conforme a ISO 5167, rappresenta una valida alternativa a dispositivi meno performanti come flange tarate o Venturi
• fluidi aggressivi: grazie alla disponibilità di materiali speciali, può operare con acidi e basi fortemente corrosive
• gas umido o gas sporco: ad esempio in uscita da separatori trifase o in contesti come gas di cokeria
• acqua e liquidi con instabilità di fase: anche in presenza di bolle o particolato sospeso
• controllo anti-surge dei compressori di riciclo: applicazione critica dove la stabilità della misura è fondamentale

Applicazioni industriali complesse e vincoli di installazione

Il V-Cone® è particolarmente adatto anche a contesti dove spazio, peso e ingombri sono fattori determinanti:

• impianti offshore, dove la riduzione di volume e massa degli skid è essenziale
• attività di revamping, grazie all’assenza di requisiti stringenti sui tratti rettilinei a monte e a valle
• processi che richiedono elevata accuratezza (fino allo 0,5%) su tutto il range di misura, non solo a fondo scala

In questi scenari, la combinazione tra geometria del cono e principio di misura consente prestazioni stabili anche in condizioni non ideali, riducendo la dipendenza dalla qualità del profilo di flusso in ingresso.

Taratura e affidabilità metrologica

Un ulteriore elemento distintivo riguarda la calibrazione. Ogni V-Cone® viene fornito con una taratura specifica eseguita in laboratori certificati ISO 17025, garantendo tracciabilità e affidabilità del dato di misura. Questo approccio è parte integrante del processo produttivo McCrometer e non viene applicato in modo generico.

Per applicazioni critiche, è possibile richiedere a noi di Tecnova HT uno studio di fattibilità con simulazione del comportamento del misuratore V-Cone®, utile per valutare in anticipo le prestazioni nel processo reale.

Il principio rimane invariato: in condizioni difficili, il V-Cone® tende a mantenere stabilità dove altri strumenti mostrano limiti operativi.
