Il Misuratore di Portata ad Inserzione FPI™ per Servizio Acqua brevettato da McCrometer, USA ( già famosa per la tecnologia di misura V-Cone™ per retrofit senza necessità dei soliti diametri monte valle ) è basato sul principio di misura elettromagnetico cioè sulla legge di Faraday come ogni classico misuratore da acquedottistica ma

rispetto a tutti i misuratori di portata magnetici  ad inserzione mono punto

  • FPI™ gode di una spettacolare accuratezza dello 0.5% come il magnetico classico grazie al suo array di sensori distribuiti sull’asta

rispetto a tutti i misuratori di portata magnetici flangiati ha almeno 3 diversi vantaggi supplementari:

  • Maggiore è il DN del tubo maggiore è il risparmio per la Municipalizzata perché FPI™ diventa sempre più economico di un magnetico flangiato
  • FPI™ non necessita dei soliti diametri monte valle come gli altri misuratori quindi permette una installazione più semplice anche nei layout più complicati
  • Per installare il misuratore di portata ad inserzione FPI™ non occorre interrompere il servizio di erogazione acqua, bonificare i tubi, tagliare le condutture, saldare le controflange, installare il misuratore di portata elettromagnetico

Vediamo allora una installazione completa in modo che chiunque possa capire i vantaggi per i tecnici di una Municipalizzata

Il Sistema di Misura FPI come è composto innanzitutto?

Questa misura di portata è composta semplicemente da un sensore ad inserzione a misura del DN del tubo, una elettronica remotabile con display locale ed i cavi di collegamento sensore-elettronica lunghi secondo necessità. Cavi e sensore sono IP68 quindi vanno anche sott’acqua tipo pozzetto allagato mentre l’elettronica IP67 è da campo esterno senza problemi di sorta.

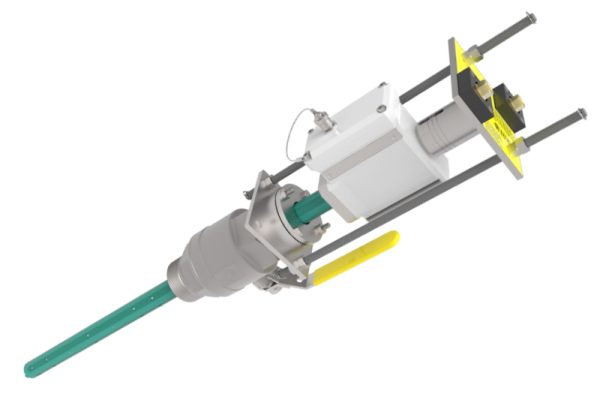

Misuratore di Portata Magnetico ad Inserzione

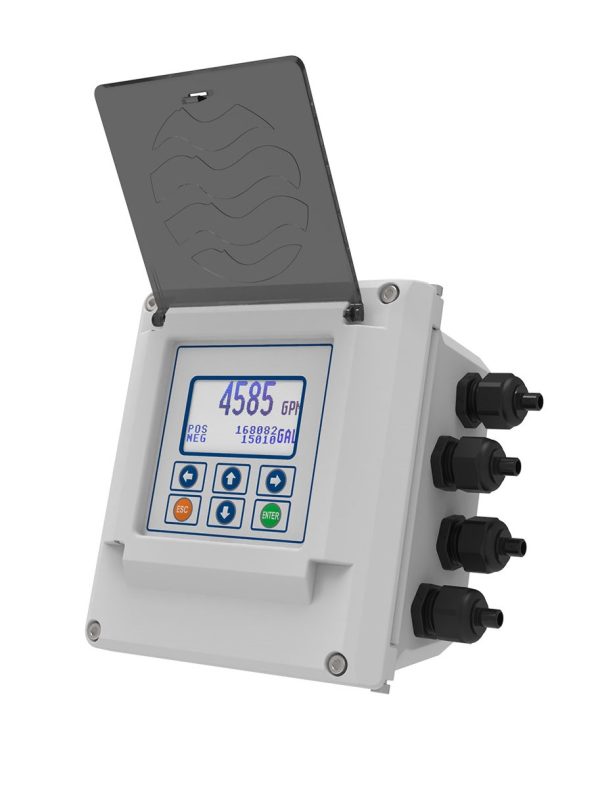

Misuratore di Portata ad Inserzione Elettronica Remota

Cosa deve preparare la Municipalizzata in tempo per l’installazione?

FPI™ come detto è ad inserzione quindi occorre installare in modalità “hot-tap” cioè senza interrompere il servizio una presa in carico come valvola a sfera DN 2″ saldata direttamente con o senza collare. Si noti che la valvola a sfera non è necessario che sia in verticale, ma può essere installata secondo qualsiasi orientamento purché perpendicolare alla superficie del tubo. Occorre poi prevedere l’alimentazione elettrica all’elettronica remota che può essere scelta tra 100-240 V CA / 45-66 Hz (20 W/25 VA) e 10-35 V CC (21 W).

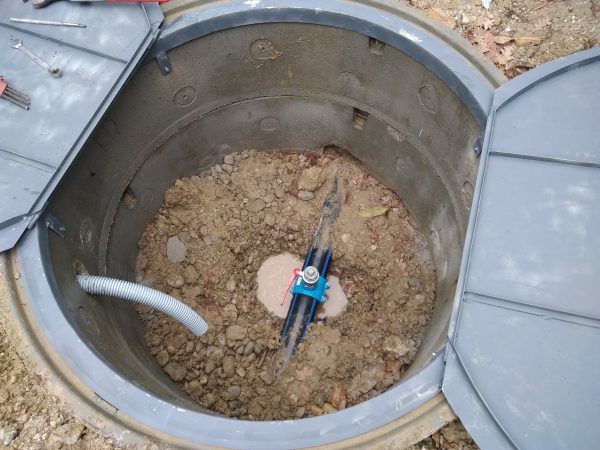

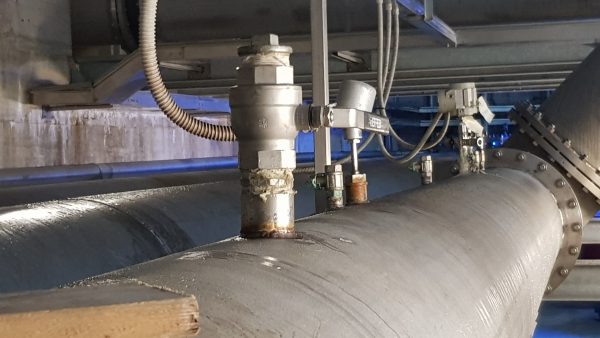

Misuratore di Portata ad Inserzione Presa in Carico cameretta

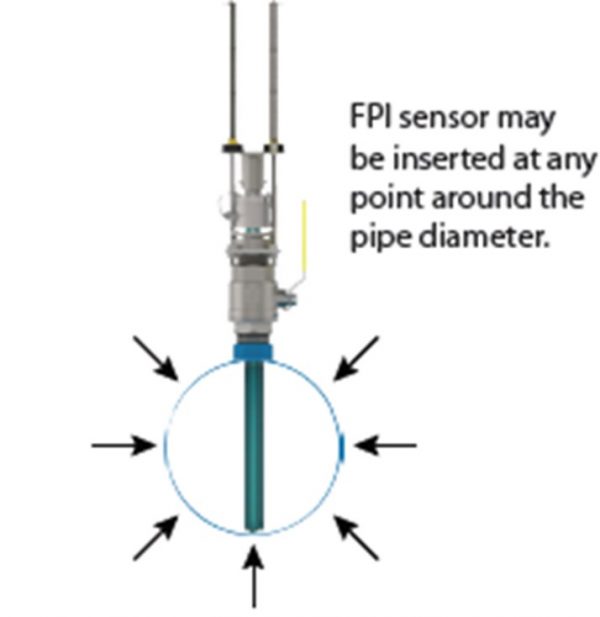

Presa in carico installazione libera

Che limitazioni o che considerazioni tecniche occorre fare prima dell’installazione ?

Come detto questo misuratore di portata ad inserzione presenta un vantaggio che è l’ideale per i retrofit:  non necessita dei soliti diametri monte valle per l’installazione, pertanto anche in una parte della distribuzione od adduzione anche preesistente è molto più semplice inserirlo. La tabella sul manuale spiega chiaramente le necessità o meno di tratti rettilinei a seconda della presenza di curve a gomito, valvole o altro. Ecco un esempio:

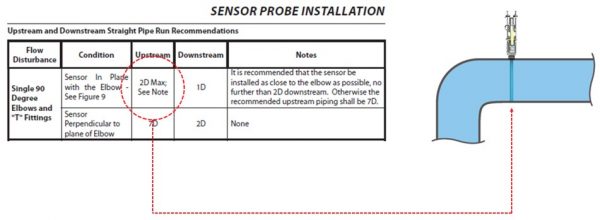

Diametri monte valle FPI esempio



Secondariamente, e non di poca importanza, FPI™ Full Profile Insertion di McCrometer può essere installato non solo in orizzontale ma anche in verticale, flusso a salire o a scendere, purché con tubo sempre pieno

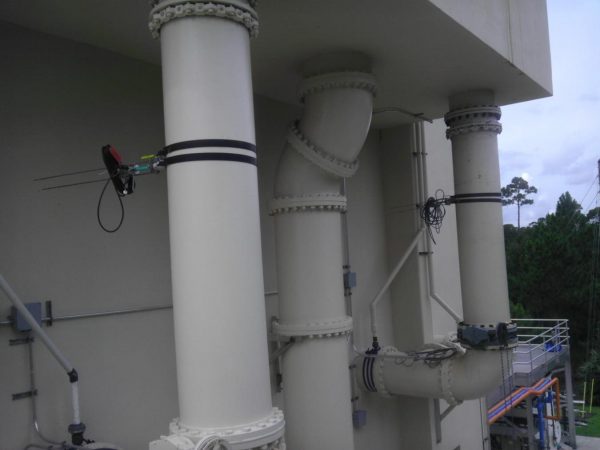

FPI Installazione in verticale

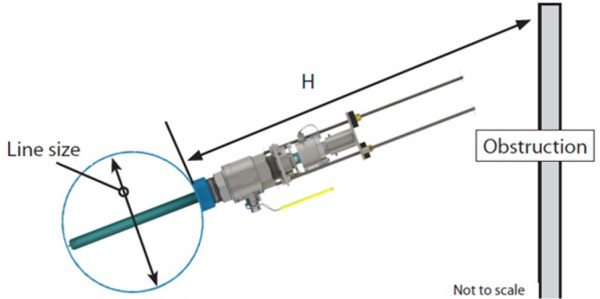

Per gli spazi necessari non ti preoccupare…prima dell’installazione viene calcolata H la distanza minima necessaria fra il tubo e qualunque altro impedimento come parete in cemento, serbatoio o griglia presente nelle vicinanze in modo da evitare sorprese durante l’installazione.

H distanza FPI



Che strumenti occorrono per installare FPI Full Profile Insertion?

Innanzitutto il personale TECNOVA SERVICE è sempre a disposizione e magari per la prima installazione/disinstallazione può essere utile programmare il training per i propri tecnici ma secondariamente occorrono semplicemente una chiave inglese per allentare/stringere i dadi della tenuta e magari anche la chiave più grossa per completare l’inserimento del sensore nella valvola filettata da DN 2″ precedentemente messa a disposizione.

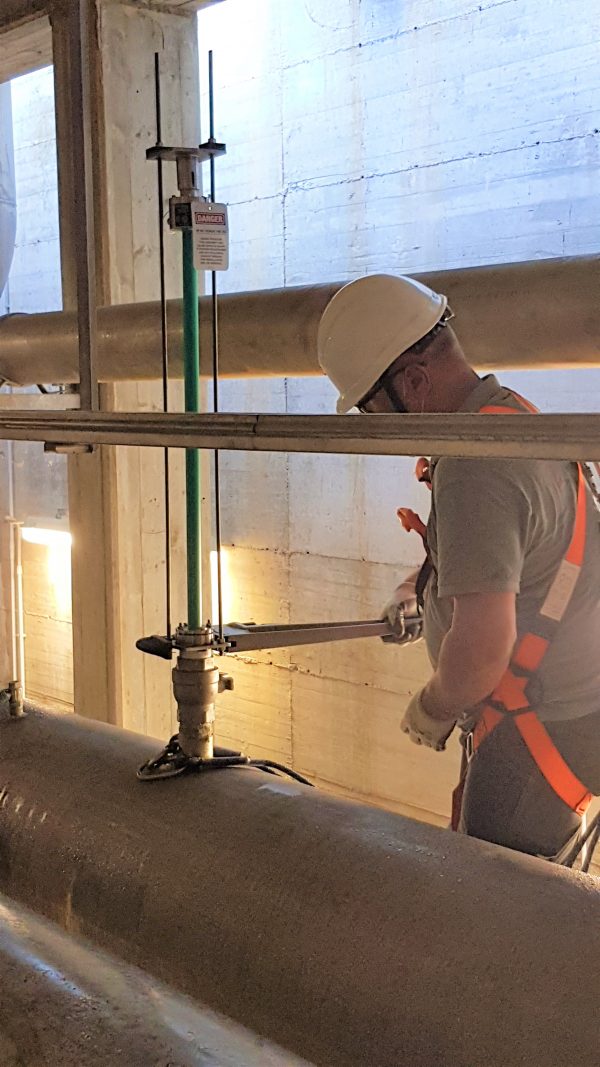

FPI Chiave Inglese

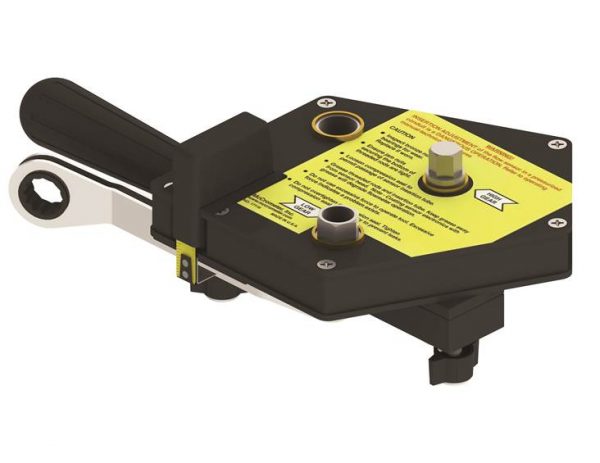

ma lo strumento più interessante che viene compreso nella fornitura è il cricchetto giallo universale che permette ad un tecnico di spingere all’interno del tubo con l’acqua in pressione anche sensori per diametri importanti come DN 300 DN 500 DN 1000 senza fare fatica, senza spingere in modo errato o non simmetrico: il cricchetto si appoggia sulle 2 aste zigrinate e grazie al suo comodo manico opera la discesa del sensore lungo le 2 guide senza rischi di sorta. Il cricchetto una volta in dotazione alla Municipalizzata non deve essere ricomprato ma serve anche per le altre installazioni future.

Cricchetto giallo Universale per FPI



Quanto tempo ci vuole ad esempio per montare un DN 500 in campo?

Mediamente meno di mezz’ora per inserire e completare l’installazione, poi occorre magari infilare i cavi dentro un conduit predisposto quindi qui il tempo è variabile mentre l’elettronica viene fornita preimpostata pertanto basta alimentarla ed è già  in misura. Sicuramente rispetto a scavare tagliare e saldare molto meno tempo e soprattutto molti molti meno costi…

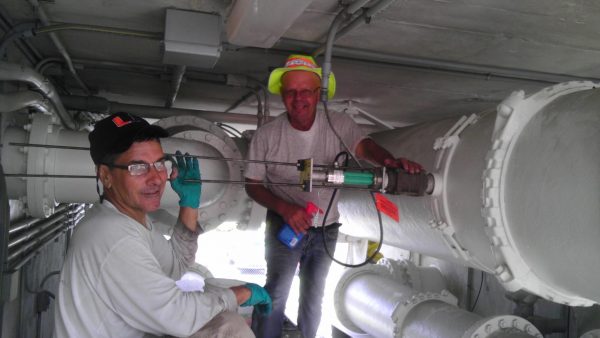

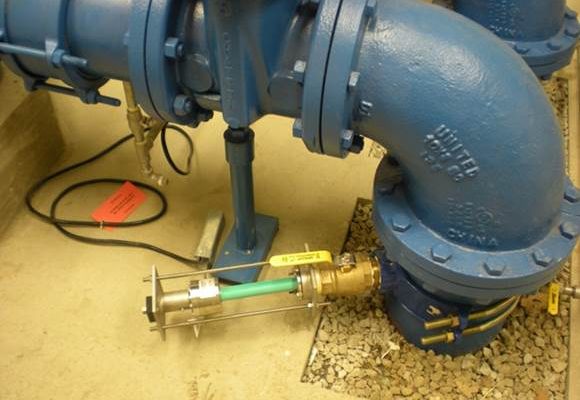

Misuratore ad inserzione che si installa velocemente

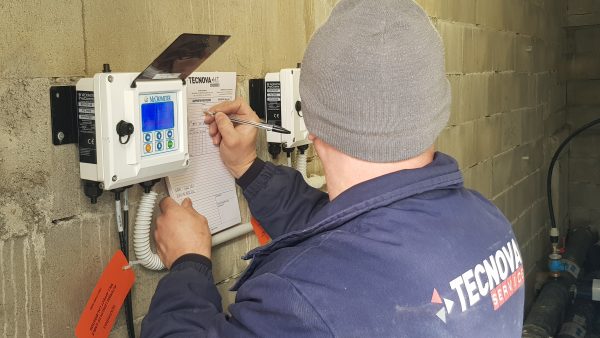

FPI Elettronica remota

In quali installazioni questo misuratore di portata ad inserzione può aiutare una Municipalizzata ?

FPI è disponibile come standard da DN 100 a DN 3200 : più il DN cresce più il risparmio per la Municipalizzata cresce

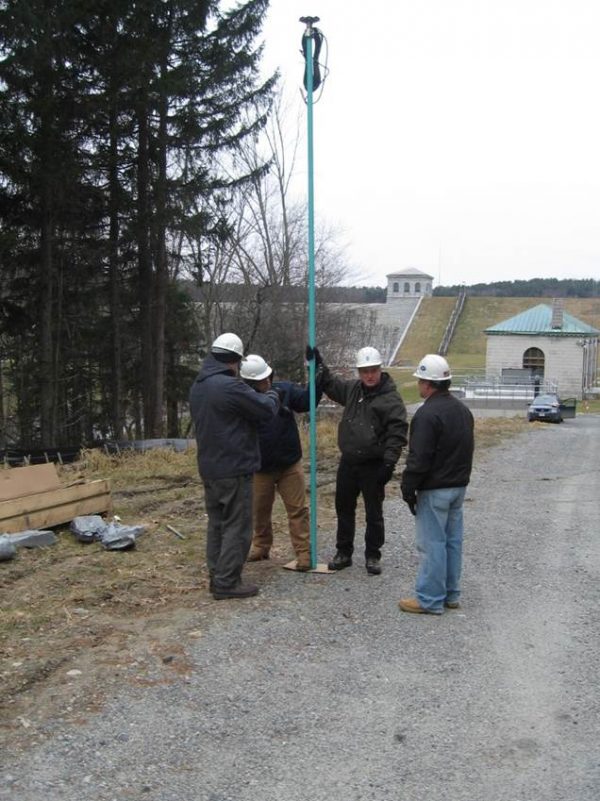

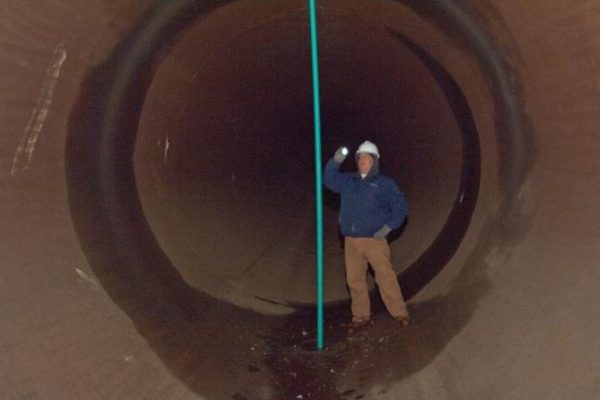

FPI Full Profile Insertion DN 3000

FPI Full Profile Insertion DN 3000

FPI è una soluzione funzionante per installare finalmente  una misura di portata dove prima non sarebbe stato possibile senza esborsi economici importanti

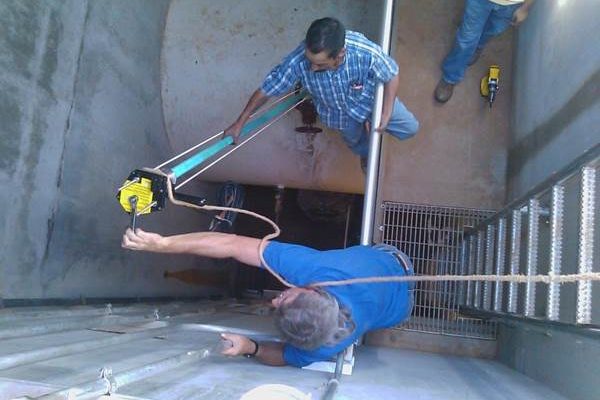

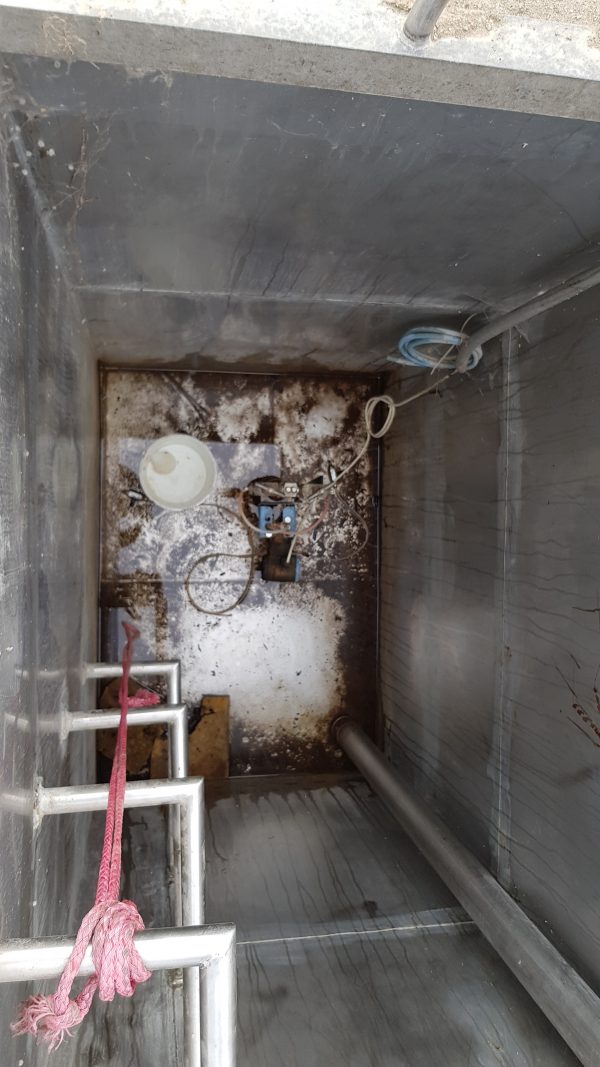

FPI Full Profile Insertion pozzetto

FPI è l’ideale anche per le stazioni di pompaggio o in punti dove non c’è abbastanza spazio per installare un magnetico classico o peggio un ultrasuono clamp-on

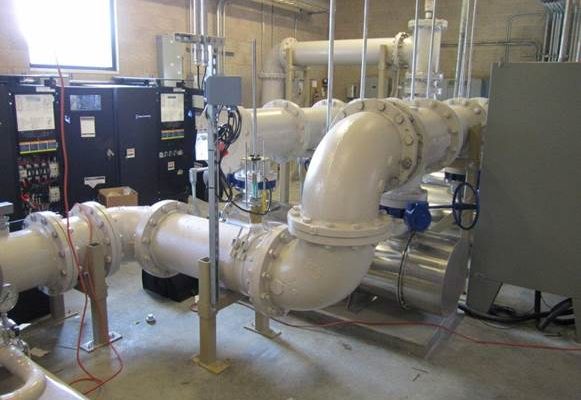

FPI Full Profile Insertion Stazione di pompaggio

FPI come misuratore ad inserzione estremamente accurato e senza diametri è la giusta scelta per monitorare l’emungimento da ogni pozzo

Diametri monte valle FPI esempio

Questo misuratore di portata ad inserzione è uguale ai soliti che ho già installato con risultati deludenti? O no?

No, non è la stessa cosa perché pur condividendo la stessa legge di Faraday questo misuratore è dal punto di vista tecnico completamente diverso infatti FPI™ Full Profile Insertion è brevettato a differenza di altri strumenti similari. Quali sono le differenze allora?

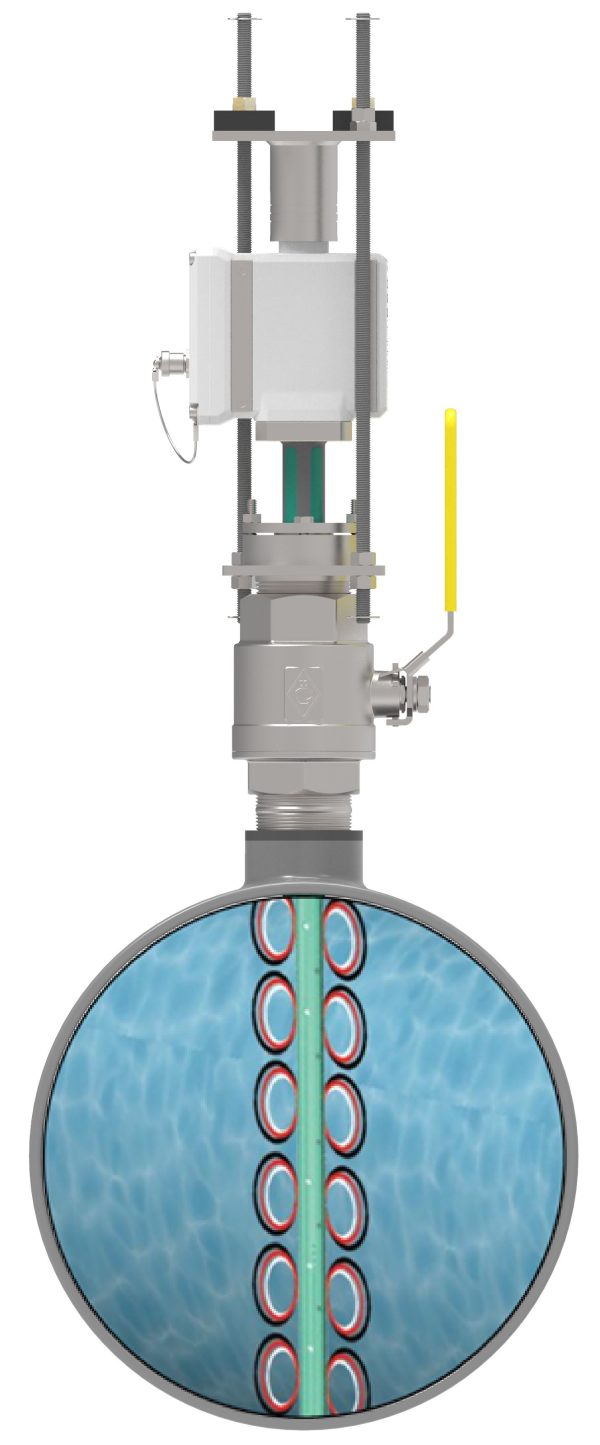

  • FPI™ presenta un asta di lunghezza identica al DI del tubo quindi attraversa completamente il processo andando in battuta sul lato opposto della valvola a sfera
  • Quindi FPI™ non fluttua nell’acqua in movimento ma è ancorato al lato opposto senza ulteriori opere meccaniche
  • L’asta del misuratore è provvista di una serie completa di trasduttori che creano un campo magnetico indipendente segmento-per-segmento della medesima asta
  • Il profilo di velocità nella tubazione sia di tipo regolare totalmente sviluppato oppure contorto per la presenza di curve o valvole ha dei vettori di velocità di diversa intensità
  • La legge di Faraday viene quindi applicata indipendentemente segmento-per-segmento generando voltaggi diversi raccolti dai sensori lungo l’asta
  • Questi valori diversi vengono riportati all’elettronica remota che provvede ad interpolarli rimappando il profilo di velocità reale e, conoscendo l’area di passaggio, restituendo la misura di portata volumetrica istantanea e totalizzata con una accuratezza dello 0.5% nel range di velocità 0.3 – 10 m/s

Misuratore ad Inserzione brevettato

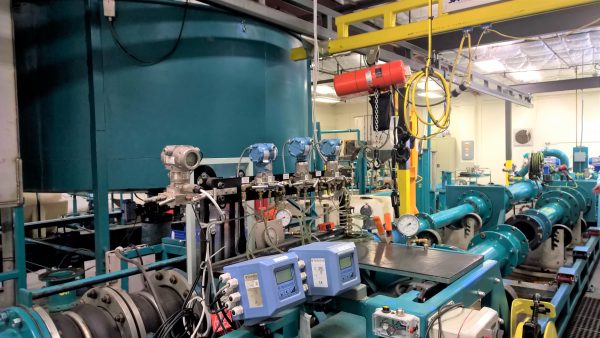

  • D’accordo ma questa accuratezza è garantita? Il misuratore ad inserzione a principio elettromagnetico FPI™ non è costruito e spedito al Cliente come al solito ma ogni volta per ogni strumento viene calibrato su tutto il range delle portate cioè dei numeri di Reynolds che dovrà misurare nel punto di installazione. Questa calibrazione non è di tipo meramente elettronica ma viene eseguita realmente nei nostri laboratori certificati ISO 17025 tramite acqua e copre da DN 100 fino a DN 3200 ed oltre. Di questa vera calibrazione, sempre compresa nel prezzo, ne viene rilasciato report dedicato al Cliente e introdotti in fabbrica i coefficienti nell’elettronica remota dedicata.

FPI Full Profile Insertion di McCrometer, Ca, USA: il tuo dito nell’acqua
