Un Misuratore di Portata PD Meter, dove PD sta per Positive Displacement, è uno strumento idoneo per il calcolo della misura di portata principalmente liquida ma potenzialmente anche per gas.
Anche in italiano viene lasciata la dizione anglosassone di PD Meters per brevità e perché comunque la traduzione letterale sarebbe “spostamento positivo” o similare senza molto senso tecnico.
PRINCIPIO DI FUNZIONAMENTO
Il misuratore di portata Pd Meter è basato su un principio di funzionamento puramente meccanico:
- il flusso liquido o gassoso viene “parcellizzato” (o meglio diviso in quantità di volumi costanti grazie alle palette, agli ingranaggi, alle ruote ovali calettate sul rotore o sui rotori interni)
- la dinamica del flusso costringe a ruotare il meccanismo interno
- ogni rotazione completa corrisponde ad una unità di volume costante che passa
- contando le rotazioni/unità di tempo otteniamo la portata di processo
Questo meccanismo può lavorare stand-alone o essere equipaggiato con contatori, totalizzatori, flow computer sia elettronici che, anche loro, puramente meccanici.
ESEMPIO PRATICO DEL FUNZIONAMENTO
Figurativamente immaginiamo di porre un bicchiere vuoto sotto il rubinetto della cucina da dove esce l’acqua (cioè la nostra portata). Una volta riempito il bicchiere, quindi riempito con un volume costante, lo rimpiazziamo con un secondo bicchiere vuoto e così via.
Abbiamo suddiviso la portata fluente dal rubinetto in unità volumetriche costanti e:
- cronometrando il tempo di riempimento possiamo calcolare la portata actual, cioè puntuale.
- sommando tutti i bicchieri per un determinato lasso di tempo abbiamo la portata totalizzata.
- conoscendo poi la temperatura e/o la pressione è possibile compensare dinamicamente la portata calcolando quindi la portata massica.
CARATTERISTICA DISTINTIVA DEL PD METER
Il misuratore di portata PD meter è l’unica tecnologia al mondo che misura direttamente il volume di fluido fluente. Tutte le altre fanno una misura indiretta.
applicazioni, vantaggi e svantaggi DEL PD METER
Da questa sommaria descrizione scaturiscono almeno 2 fondamentali caratteristiche del PD meter:
- accuratezza senza rivali potendo sfoggiare anche lo 0.1% in lettura
- necessità imperativa di una costruzione meccanica ineccepibile, sia per non avere perdite di fluido tra un volume e l’altro o tra un volume ed il corpo del meter, sia per garantire una vita operativa ultraventennale
Dove può essere utilizzato il Misuratore di Portata PD Meter? Con tutti i liquidi che sono puliti, omogenei e anche corrosivi, avendo cura di scegliere materiale plastico a contatto. Pertanto
- acqua, demi water, bfw, rinsing water
- fuel oil di qualsiasi tipo
- idrocarburi e distillati pesanti
- bunkering
- acidi e basi forti o fortissime in stato liquido
- fluidi criogenici
- liquidi chimici generici
UTILIZZO IN AMBITO NAVALE E INDUSTRIALE
Essendo strumenti completamente meccanici, il misuratore di portata PD Meter risulta particolarmente competitivo nelle applicazioni con piccoli diametri di linea (line size).
Tuttavia, il suo impiego non si limita a queste condizioni: rappresenta infatti la soluzione preferita nel settore navale per le operazioni di metering del bunker oil e del fuel oil, inclusi i processi di caricamento carburante su rimorchiatori, navi cargo, ro-ro e navi da crociera, anche su linee di grande diametro.
Questo è possibile perché, a differenza dei misuratori di portata massici Coriolis, il misuratore di portata PD Meter non risente delle vibrazioni tipiche dell’ambiente navale, garantendo così maggiore stabilità e affidabilità della misura.
Inoltre, può essere certificato (Type Approved) da enti scelti dal cliente e, se integrati con un densimetro, consentono anche il calcolo della portata massica.
LIMITI E ACCORGIMENTI OPERATIVI
Dal punto di vista operativo, è fondamentale prestare attenzione alla qualità del fluido:
- la presenza di bolle d’aria può compromettere la precisione di misura, rendendo consigliabile l’installazione di un deaeratore
- eventuale particolato solido deve essere rimosso tramite un filtro installato a monte dello strumento
Si noti che per sua costruzione meccanica e principio di misura il misuratore di Portata PD meter non ha bisogno dei soliti diametri monte valle di flange, venturi o turbine ma esattamente per lo stesso motivo:
- non sopporta colpi d’ariete o slug
- non sopporta una pressione differenziale troppo elevata tra ingresso ed uscita che danneggerebbe palette e rotori.
LA NOSTRA OFFERTA TECNICA

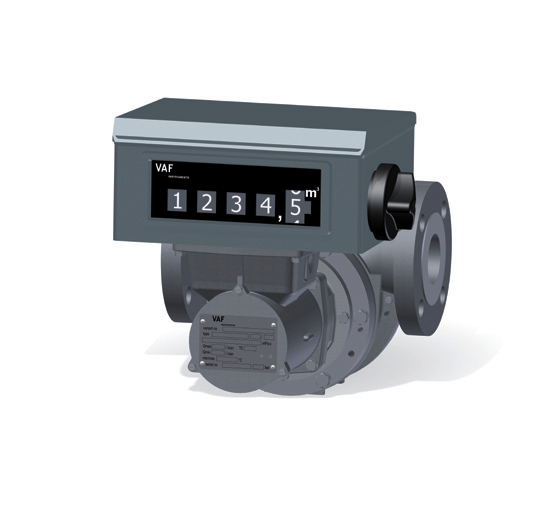

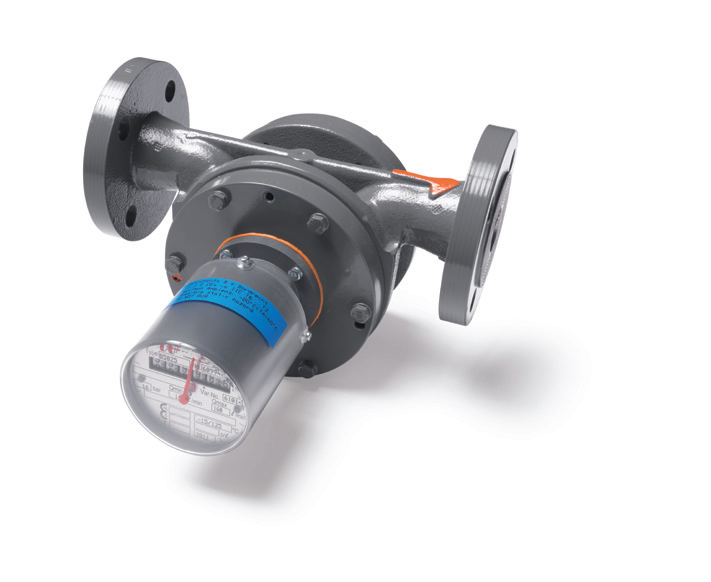

Noi di TECNOVA HT proponiamo la tecnologia PD Meter sin dal 1974 ed il portfolio delle nostre soluzioni si appoggia sui seguenti fornitori con partnerships anche quarantennali:
Grazie alla nostra Divisione Service è possibile richiedere attività di service in impianto anche on-board per installazione, supervisione e controllo del misuratore di portata Pd Meter acquistato
