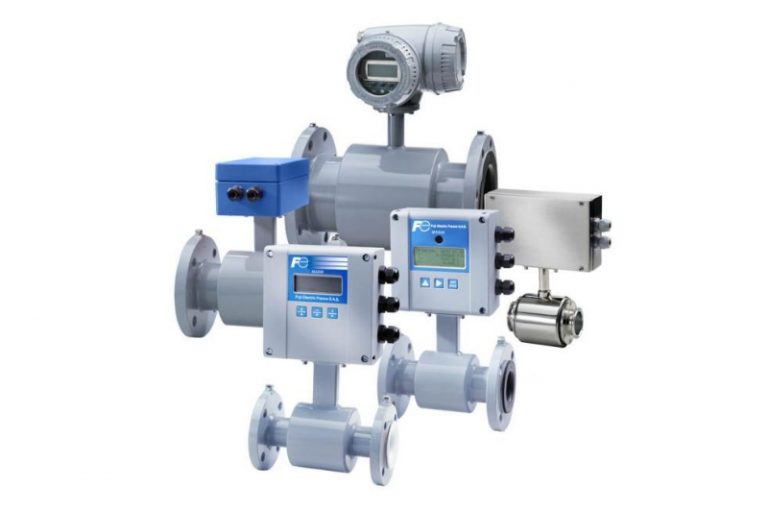

Il misuratore di portata elettromagnetico, detto brevemente magnetico, è uno strumento idoneo per la misura delle portate volumetriche di qualunque liquido purché conduttore, come la maggior parte delle acque industriali, potabili o ad uso civile. Questa tecnologia è oggi ampiamente utilizzata nei processi industriali grazie alla sua affidabilità, precisione e capacità di operare in condizioni anche complesse.

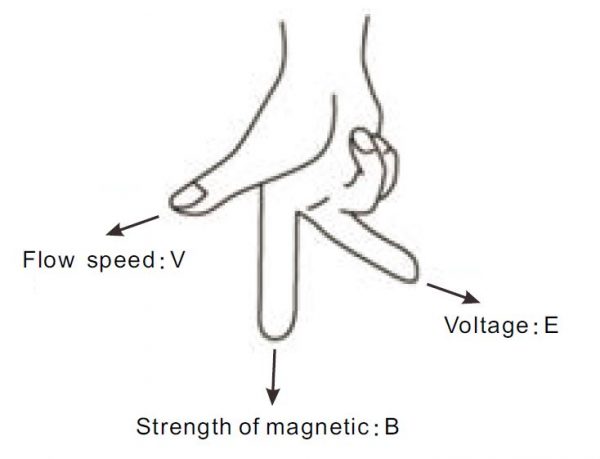

Il principio di funzionamento si basa sulla Legge di Faraday sull’elettromagnetismo, conosciuta anche come legge dell’induzione elettromagnetica: all’interno del misuratore viene generato un campo magnetico che viene incanalato nel liquido in movimento all’interno del corpo dello strumento.

Secondo la Legge di Faraday, la portata di un fluido conduttore che attraversa un campo magnetico genera una differenza di potenziale, espressa in Volt, che viene rilevata dagli elettrodi posizionati sulle pareti del tubo. Più il fluido si muove velocemente, maggiore sarà il voltaggio generato.

Questo segnale viene poi elaborato da un microprocessore che trasforma la differenza di potenziale in una misura di portata volumetrica reale (actual). Un aspetto distintivo del misuratore di portata elettromagnetico è la linearità del segnale in uscita rispetto alla portata, caratteristica che consente un ampio turn-down (tipicamente 20:1) senza perdita di accuratezza, a differenza di molte altre tecnologie di misura.

Vantaggi, svantaggi e applicazioni del misuratore di portata elettromagnetico

Il misuratore di portata elettromagnetico è particolarmente apprezzato in numerosi settori industriali per una serie di vantaggi tecnici e operativi. La sua versatilità lo rende una soluzione efficace sia per applicazioni semplici sia per contesti più complessi.

Tra i principali vantaggi:

• ideale per applicazioni a basso costo, come la misura della portata dell’acqua
• funziona correttamente anche con fluidi fangosi, sporchi o slurry
• idoneo per applicazioni sanitarie e industrie regolamentate
• disponibile con diversi rivestimenti interni, adatti anche a liquidi aggressivi purché conduttivi
• ampia disponibilità dimensionale: da piccoli diametri fino a medio-grandi
• essendo line-size e full-bore, non genera perdite di carico
• richiede meno tratti rettilinei a monte e valle rispetto ad altre tecnologie come flangia tarata o Venturi

Queste caratteristiche rendono il misuratore di portata elettromagnetico una scelta strategica per migliorare l’efficienza dei processi e ridurre i costi operativi. Inoltre, la mancanza di parti in movimento contribuisce a una maggiore durata nel tempo e a una riduzione degli interventi di manutenzione.

Limiti e attenzioni nell’utilizzo

Nonostante i numerosi vantaggi, è fondamentale comprendere anche i limiti operativi del misuratore di portata elettromagnetico per evitarne un utilizzo improprio. Questa tecnologia, infatti, non è universale e presenta alcune condizioni di funzionamento ben precise.

• se i liquidi hanno una conducibilità inferiore a circa 5 μS/cm, lo strumento non è adatto
• non funziona con fluidi non conduttivi, come gli idrocarburi
• non è idoneo per acqua demineralizzata, deionizzata o BFW (boiler feed water)
• a differenza dei misuratori ultrasonici clamp-on, richiede il taglio della tubazione per l’installazione
• non è adatto a temperature di processo eccessivamente elevate, che potrebbero danneggiare lo strumento

Questi limiti non rappresentano un difetto, ma piuttosto una caratteristica intrinseca della tecnologia basata sull’induzione elettromagnetica. Per questo motivo è fondamentale effettuare una corretta analisi dell’applicazione prima della scelta.

Servizi e supporto Tecnova HT

Noi di TECNOVA HT mettiamo a disposizione oltre cinquant’anni di esperienza nel settore per garantire la massima affidabilità e prestazione dei misuratori di portata elettromagnetici in partnership con FUJI Electric. Non ci limitiamo alla fornitura dello strumento, ma offriamo un supporto completo lungo tutto il ciclo di vita del prodotto.

In particolare, la Divisione Service offre:

• supervisione all’installazione
• training tecnico per il personale
• validazione tramite misuratori di riferimento
• servizi di manutenzione e riparazione in-house

Il nostro approccio consente di massimizzare le performance del misuratore di portata elettromagnetico, ridurre i rischi operativi e garantire continuità di processo. Contattaci per saperne di più!
