COXYTEMP Sistema di Monitoraggio Emissioni: Tutto & Solo quello che Serve

COXYTEMP Sistema di Monitoraggio Emissioni: Tutto & Solo quello che Serve

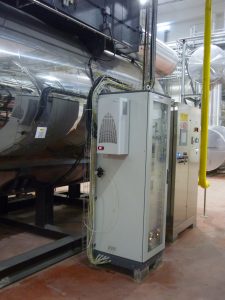

p1040716COXYTEMP Sistema di Monitoraggio Emissioni di TECNOVA HT è la risposta più semplice alle richieste dei Clienti per installare un Sistema di Analisi assolutamente a norma e certificato ma con un ridotto numero di componenti. Questo sistema di monitoraggio emissioni è stato sviluppato per analizzare i gas combusti di processi di combustione più semplici dove è richiesto di misurare solo 2 composti gassosi (CO/O2 o CO/CO2) e la Temperatura degli effluenti. Queste necessità di solito sono relative a:

-Caldaie a Metano

-Caldaie a Gasolio

-Piccoli impianti di incenerimento



COXYTEMP Sistema di Monitoraggio Emissioni è comunque sempre flessibile infatti presenta diverse versioni “su misura” per ogni applicazione:

  • COXYTEMP -2 con limite di CO ≥ 125 mg/Nm3
  • COXYTEMP -2P con limite di CO compreso fra 62,5 ÷ 125 mg/Nm3
  • Da 1 a 4 canali indipendenti
  • Dotazione standard -OEM
    1. Interscambio dati, misure e stato sistema, tramite interfaccia Ethernet con protocollo ModBus TCP/IP
    2. Uscite Analogiche 4-20mA per ogni parametro misurato
    3. Uscite “stato sistema” senza potenziale per ogni punto misurato
    4. Uscita “calibrazione in corso” senza potenziale per ogni punto misurato
  • Opzioni disponibili per il controllo e la registrazione dei dati:COXYTERM Registratore Paperless
    1. -HTP con pannello Operatore
    2. -SME con computer e software di monitoraggio emissioni
    3. -TOP con computer e software di monitoraggio emissioni e pannello Operatore
    4. -SAD con registratore multicanale paperless

Su che Principi di Misura si basa COXYTEMP?

  • CO, CO2 -> InfraRosso non dispersivo NDIR
  • O2 -> Ossido di Zirconio
  • Temperatura -> termoelemento Pt100

Quali sono i Campi Analitici disponibili?

COXYTEMP -2

  • CO -> 0-200 ppm (0-250 mg/Nm3)
  • O2 -> 0-25%
  • CO2 -> 0-20%
  • Temperatura Fumi  0 ÷ 400°C

COXYTEMP -2P

  • CO -> 0-100 ppm (0-125 mg/Nm3)
  • O2 -> 0-25%
  • CO2 -> 0-20%
  • Temperatura Fumi  0 ÷ 400°C

Tutti la serie COXYTEMP Sistema di Monitoraggio Emissioni presenta un ampia scelta di segnali in entrata/uscita e di interfaccia Operatore

  1. Uscite Analogiche (1 x Componente in Misura) 4-20 mA non isolata con carico massimo 550 ohm da 4 a 20mA
  2. Uscite a Relè ( 2 x Componente in Misura ) senza potenziale SPDT, 2A 250VAC
    • Funzionamento “Stato Sistema” fail safe: stato normale uscita NO chiusa
    • Funzionamento “Calibrazione in Corso”: stato normale uscita NO aperta
  3. Uscita Digitale Ethernet RJ45 con protocollo Modbus TCP-IP

I quadri e le cabine hanno come protezione a scelta da IP54 minimo a IP65 e come materiali costruttivi

  • Acciaio al carbonio verniciato RAL 7035 (standard),
  • GRP a richiesta
  • Inox a richiesta

Quali sono gli ingombri di questo CEMS a seconda delle versioni e dei canali di misura?

  • COXYTEMP2X.1 (1 punto di misura) 600 x 800 x 2000 mm (L x P x H)
  • COXYTEMP2X.2 (2 punti di misura) 1200 x 800 x 2000 mm (L x P x H)
  • COXYTEMP2X.3 (3 punti di misura) 1800 x 800 x 2000 mm (L x P x H)
  • COXYTEMP2X.4 (4 punti di misura) 1800 x 800 x 2000 mm (L x P x H)

COXYTEMP è in grado di fronteggiare queste condizioni ambientali

  • +10 ÷ +35 °C (standard, con ventilazione forzata in ambiente condizionato)
  • -10 ÷ +35 °C (su richiesta, con riscaldatore)
  • +10 ÷ +50 °C (su richiesta, con condizionatore)
  • -10 ÷ +50 °C (su richiesta, con riscaldatore e condizionatore)

Ed è alimentato con 230V 50Hz 1Ph+N+PE oppure 380V 3Ph+N+PE

La nostra mission di partenariato prosegue anche dopo la consegna dell’impianto con servizi di manutenzione dedicati alla tipologia di impianto e alle caratteristiche del cliente:

Manutenzione ordinaria, straordinaria e a contratto

•Estensioni di garanzia

•Stoccaggio parti di ricambio

•Muletti per hot-swapping…

Non ti perdere nella nuvola. La Divisione Analisi Emissioni Gassose di TECNOVA HT è qui.
