I Sistemi di Sampling per LNG di Jiskoot Quality System sono stati raggruppati sotto la famiglia IsoFraction™ e rappresentano la necessaria evoluzione dai sistemi di campionamento standard viste le difficoltà di gestione del processo LNG. Questi sistemi specifici hanno le seguenti caratteristiche:
- Secondo ISO 8943:2007
- Accuratezza migliore del ± 0.15%
- Insensibili alle variazioni di pressione
- Sistemi completamente automatizzato
- Nessun intervento umano per operarli in campo
- Estremamente compatti
Il sistema di campionamento IsoFraction™ LNG comprende un sistema di campionamento del gas con una vaporizzazione integrata, stabilizzazione ed un Sistema di controllo per garantire la piena gestione della variazione di fase del GNL a gas con il minimo ritardo.
Il sistema comprende delle prese di campione per una valutazione off-line tramite analisi di laboratorio con gascromatografi o strumenti similari.
Una volta che il GNL è stato vaporizzato è mantenuto al di sopra del punto di rugiada dei componenti delle frazioni. Poi passa attraverso un campionatore gas convenzionale dove i campioni di gas vengono estratti con un Pistone a volume variabile verso un Ricevitore a pressione costante: questo processo di campionamento rappresenta un grande miglioramento rispetto ai metodi convenzionali grazie all’elevato volume di gas che fluisce attraverso il sistema assicurando piena rappresentatività del campione.

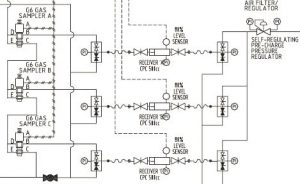

I Sistemi di Sampling per LNG ingegnerizzati da Jiskoot normalmente impiegano tre streams di campionamenti di gas in un unico loop di processo per permettere tre analisi indipendenti ma comparabili con i seguenti vantaggi:
- nessuna contaminazione dall’atmosfera esterna
- nessuna cross contamination fra i vari campioni
- ampio numero di piccoli campioni ripetuti per garantire la rappresentatività del campione
Inoltre IsoFraction™ LNG è stato progettato per prendere volumi costanti nei ricevitori da 500 ml presi ad intervalli costanti pari al 25 /50 / 75 /100% di ogni batch: questi sono punti di validazione fissi e richiedono un purging dei serbatoi per evitare qualsiasi contaminazione.
