I nuovi Rifrattometri Atex / IECEx ora completano la famiglia Polaris di Vaisala e rendono ora possibili molteplici applicazioni in area pericolosa negli impianti Oil & Gas, Petrolchimici e Farmaceutici fino ad ora complicate e poco convenienti perché basate ancora su integrazioni supplementari EEx d o EEx p.
Certificazione Atex / IECEx: Zona 0 e Zona 2
La Certificazione Atex / IECEx permette a questi analizzatori in linea in fase liquida di misurare la concentrazione anche in zona classificata 0 cioè con presenza di gas per >1,000 ore annue (esempio interno reattore farmaceutico) o anche più semplicemente in zona classificata 2 dove non è prevista la presenza di gas esplosivo o infiammabile se non per periodi di tempo minimi o a seguito di evento accidentale.
Quindi avremo le seguenti marchiature:
Marchiatura per Zona 0 – II 1G Ex ia IIC T4 Ga
- II In superficie
- 1G Livello di sicurezza molto elevato
- EX ia metodo di protezione a sicurezza intrinseca
- IIC gas molto pericolosi
- T4 massima temperatura superficiale del rifrattometro ≤ +135°C
- Ga Livello Protezione Apparecchi EPL gas con “G” per Gas, “a” livello protezione elevato, “EPL” (Equipment Protection Level) che indica il rischio intrinseco che un dispositivo diventi una fonte di innesco.
Marchiatura per Zona 2 – II 3G Ex ec IIC T4…150 °C (T3) Gc
- II In superficie
- 3G Livello di sicurezza Normale
- Ex ec metodo di protezione a sicurezza aumentata
- IIC gas molto pericolosi
- T4…150 °C (T3) massima temperatura superficiale del rifrattometro ≤ +150°C
- Gc Livello Protezione Apparecchi EPL gas con “G” per Gas, “c” livello protezione standard, “EPL” (Equipment Protection Level) che indica il rischio intrinseco che un dispositivo diventi una fonte di innesco.
Nomenclatura dei modelli DEI RIFRATTOMETRI ATEX
Questi rifrattometri da processo per area pericolosa sono quindi nomenclati come quelli per area sicura con l’aggiunta del suffisso -ex e quindi avremo:
- PR53ACEX Rifrattometro da Processo Compatto con Attacco Sanitario

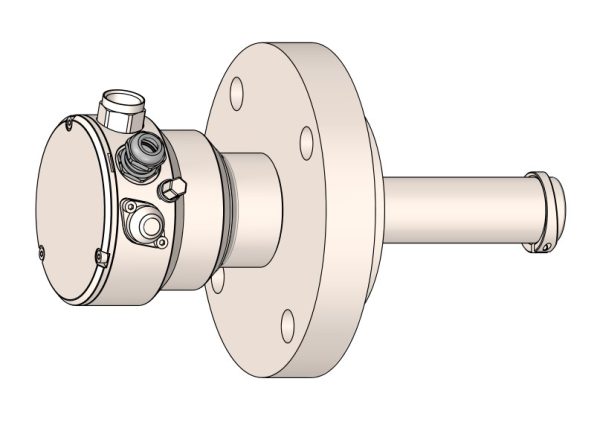

- PR53ACEX Rifrattometro da Processo ad Inserzione con Attacco Sanitario
- PR53GCEX Rifrattometro da Processo Compatto heavy-duty
- PR53GPEX Rifrattometro da Processo ad Inserzione heavy-duty
- PR53MEX Rifrattometro da Processo con corpo in PTFE
- PR53WEX Rifrattometro da Processo in corpo valvola ETFE
Installazione semplice anche in area pericolosa

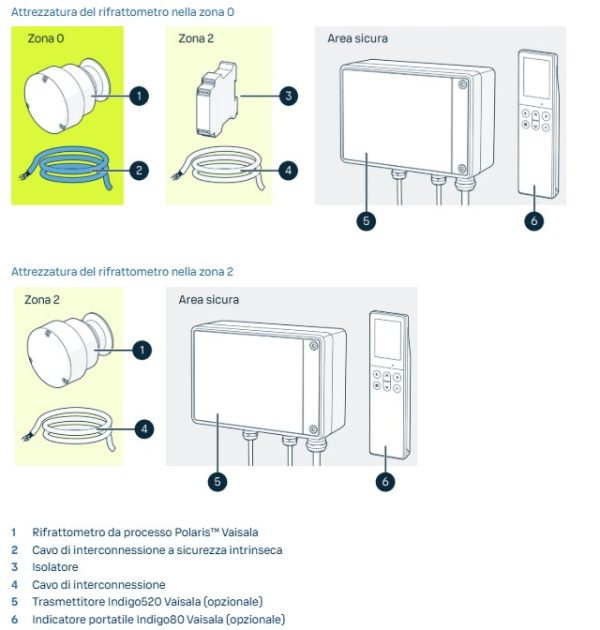

Sono difficili da installarsi i nuovi Rifrattometri Atex per la misura della concentrazione in fase liquida? A seconda della Zona pericolosa abbiamo quindi le seguenti tipologie di semplici installazioni:
Ricordiamo che la serie PR53 Polaris dedicata alla rifrattometria in linea si basa su analizzatori stand-alone cioè senza la necessità di una elettronica remota o locale ma mettendo a disposizione segnali in uscita analogici 4-20 mA anche via protocollo HART o digitali ModBus RTU: tutta la serie Polaris ha anche la possibilità di sfruttare le potenzialità di Indigo520 per applicazioni multicanali o in presenza di opzioni complesse o anche del portatile Indigo80 per avere tutto a portata di mano del singolo operatore in campo.
Vantaggi operativi e ambientali dei rifrattometri Atex Vaisala Polaris
I rifrattometri Atex Vaisala Polaris offrono quindi diversi vantaggi operativi e ambientali:
Sostenibilità
- i rifrattometri Atex Polaris consentono misurazioni di concentrazione in tempo reale nel settore petrolifero, petrolchimico e farmaceutico
- l’assenza di calibrazione e manutenzione ottimizza l’uso delle risorse e limita le emissioni
Condizioni difficili
- i modelli di rifrattometri Atex Polaris specifici come il PR53GPEX, con componenti bagnati in Hastelloy-C e certificazione Ex, è pensato per gli ambienti di raffinazione più impegnativi in presenza di liquidi aggressivi
- la conformità esistente elimina la necessità di certificazioni aggiuntive, riducendo i tempi ed i costi di investimento
Efficienza e riduzione dei costi
- il miglioramento del controllo di processo in applicazioni quali sintesi, alchilazione o cattura del carbonio contribuisce a minimizzare l’utilizzo di sostanze chimiche.
- tutto ciò si traduce in una riduzione dei costi operativi e in un minore impatto ambientale complessivo.
Chiamaci adesso ed insieme studieremo come risolvere le tue esigenze di controllo in produzione. Anche e soprattutto in area pericolosa. Ricordati di seguirci su LinkedIn.
