Come funziona l’Interbloccaggio Sequenziato di Processo?

Come funziona l’Interbloccaggio Sequenziato di Processo?

Innanzitutto a cosa serve l’ Interbloccaggio sequenziato di Processo ? Viene applicato sulle valvole manuali in campo come valvole a leva, a volantino o anche con il riduttore e volantino. Serve a far rispettare obbligatoriamente all’Operatore una sequenza di aperture/chiusure di valvole manuali al fine di evitare situazioni di pericolo di incidente per l’Operatore in campo, possibili danni meccanici all’impianto stesso e soprattutto evitare di sversare in fiume/lago/mare o di emettere in atmosfera liquidi/gas/solidi tossici o comunque inquinanti. Pertanto questa soluzione migliora in modo definitivo e con poca spesa la Sicurezza della popolazione residente intorno all’impianto, la Sicurezza del Personale Operativo in Campo e mantiene la Disponibilità delle apparecchiature installate in campo senza danni meccanici o perdite di produzione.

Come funziona l’ Interbloccaggio di Processo Sequenziato? Ad ogni valvola installata in campo o prodotta in fabbrica viene rimossa la parte superiore composta da una leva o da un volantino, applicando un blocchetto in acciaio inox provvisto esso stesso di leva o volantino dimensionati correttamente come gli originali.

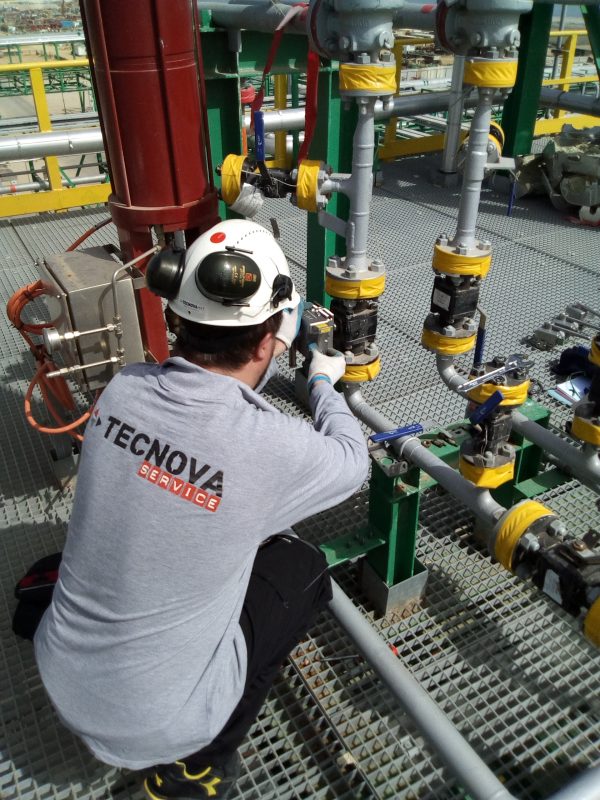

Interbloccaggio Sequenziato di Processo Montaggio

Questo blocchetto massiccio viene chiamato lock e presenta una o due feritoie dove possono essere infilate o tolte delle chiavi. E’ possibile installare questi interbloccaggi indifferentemente su valvole a leva, valvole a volantino o valvole con riduttore.

NDL Ninety Degree LockMRL Multi Rotation LockInterbloccaggio di Processo

La chiave (maschio) ed il suo slot (femmina) hanno un codice meccanico univoco cioè è possibile entrare nello slot solo con la sua chiave appropriata: non si possono scambiare le chiavi fra locks di sequenze diverse. Avendo la chiave corretta invece, dopo averla inserita, è possibile operare liberamente la valvola: dopo che è stata aperta o chiusa la chiave viene rimossa lasciando la valvola Locked Close o Locked Open, LC o LO, Lucchettata Chiusa o Lucchettata Aperta.



Interbloccaggio Sequenziato di Processo scambio chiave



D’accordo ma cosa cambia rispetto al vecchio lucchetto e catenella? Il cambiamento cioè il miglioramento è come una Rivoluzione Copernicana, infatti:

  • Nel caso di una singola valvola poniamo sul circuito antincendio posta magari in quota se lucchettata con catenella non abbiamo nessuna possibilità di sapere se aperta o chiusa a meno di arrampicarsi a vedere e magari farlo durante un incendio od una evacuazione generale d’impianto. Con l’interbloccaggio invece basta osservare la chiave in sala manutenzione, sapremo subito se la valvola d’intercetto è realmente aperta o chiusa.
  • Nel caso di applicazioni più complesse come lo scambio di PSV per la manutenzione o carico/scarico autobotti o alternanza banchi di filtrazione, l’Operatore va in campo solo con 1 chiave singola per far partire la sequenza e non con decine di chiavette mescolate e magari con qualcuna uguale. Questa è Praticità + Sicurezza.

Interbloccaggio Sequenziato di Processo scambio PSV

Interbloccaggio Sequenziato di Processo scambio PSV

Inoltre tutte le chiavi dell’interbloccaggio Sequenziato di Processo sono completamente taggate, con etichette colorate e grazie al codice meccanico univoco non sono interscambiabili fra di loro e sono facilmente riponibili senza sbagliare all’interno di un cabinet dedicato senza buttarle in un cassetto ma lasciandole ordinate per il prossimo turno degli Operatori.

CKC Compact Key Cabinet

Pertanto in queste applicazioni è fondamentale lo Studio della Sequenza perché a parte i casi più banali è decisivo per incrementare o meno la Sicurezza in Campo: gli ingegneri di Processo di TECNOVA HT sono sempre a disposizione per eventuali chiarimenti o sequenze customizzate a seconda dei requisiti del Cliente o del Progetto.

Vediamo allora per concludere un filmato 3-D esplicativo per vedere tutti questi concetti applicati ancora una volta:
