FWD Misuratore Ultrasonico di Portata Aria Compressa: i Consumi non saranno più un mistero

FWD Misuratore Ultrasonico di Portata Aria Compressa: i Consumi non saranno più un mistero

FWD Misuratore Ultrasonico di Portata Aria Compressa di FUJI Electric rappresenta una piacevole novità nella factory automation perché FWD permette al Responsabile di Produzione di gestire tutti i consumi di aria reparto per reparto.

FWD misura attraverso il ben collaudato principio di misura ultrasonico promosso da FUJI Electric sin dal lontano 1985: in questo misuratore a tronchetto sono installati due trasduttori ultrasonici in prossimità dell’entrata e dell’uscita. Quando il fluido entra nel tronchetto i 2 treni di ultrasuoni percorrono la stessa distanza in diverso tempo visto che uno è a favore di flusso mentre il secondo è controflusso: la differenza di tempo è proporzionale alla portata di passaggio e questo principio è stato battezzato Transit Time. Conoscendo la sezione di passaggio viene calcolata la Portata Actual e grazie al sensore di Pressione integrato essa viene compensata dinamicamente ottenendo la Portata Normalizzata ( 1 Atm, 0°C ).

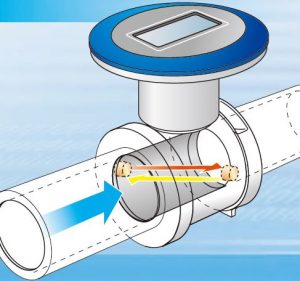

FWD Principio di Misura

Quali sono i vantaggi di FWD Misuratore Ultrasonico di Portata Aria Compressa?

  • Filettato per DN 25 & DN 32, Wafer per DN 40, DN 50, DN 65 & DN 80
  • Temperatura gas in misura da -10 a 60°C, max umidità 90% RH
  • Pressione gas in misura da 0 a 1 MPa g ( 0 – 10 barg )
  • Nessuna parte in movimento, nessuna manutenzione
  • Nessuna perdita di carico, nessuna caduta di pressione, nessuna perdita di energia
  • Alimentabile anche a batteria, senza tirare fili per alimentazione, per misurare 10 anni di fila oppure con il classico 24 VDC
  • Misura Puntuale, Totalizzata e Bidirezionale per Consumo Aria Reparto
  • Segnali in uscita non solo ad Impulsi, ma anche 4-20 mA con disponibilità di allarmi
  • Accuratezza 2% tra il Fondo Scala ed il 10% del FS, 5% sotto il 10% del FS
  • TurnDown in misura 60 : 1 , Watchdog per perdite aria 400 : 1

 Come scegliere il modello FWD corretto? Secondo la seguente tabella:

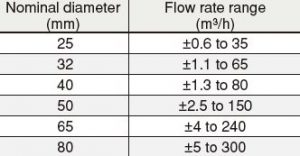

FWD Portate e DN
