ERW 700 Calcolatore di Energia Certificato MID & EN 1434-1

ERW 700 Calcolatore di Energia Certificato MID & EN 1434-1

ERW 700 è il Calcolatore di Energia Certificato MID di FUJI Electric per il reale Efficientamento dell’Impianto produttivo idoneo per liquidi, gas e vapore saturo/surriscaldato.

L’accuratezza di ERW 700 è in accordo alla UNI EN 1434-1:2016 Requisiti Generali dei Contatori di calore e comunque, a seconda dell’applicazione e dei sensori integrati, almeno dello 0.1% .

Gli impieghi più comuni sono

  • Fatturazione Energetica B2B
  • Monitoraggio performances negli impianti pow-gen
  • Controllo catena del freddo
  • Suddivisione e Contabilizzazione Aria Compressa, BFW, Vapore…per Reparto Produttivo
  • Misure bi-direzionali per calcolo e totalizzazione consumo netto

Come calcolatore di energia il modello ERW 700 è idoneo per essere combinato con qualsiasi misuratore di portata industriale, quali:

accetta i valori di Temperatura e Pressione actual per una compensazione dinamica della portata o direttamente il valore della densità e quindi ERW 700 calcola:

  • Misura di Portata Volumetrica Actual
  • Misura di Portata Volumetrica Standard
  • Portata Massica
  • Entalpia o Energia prodotta o consumata

attraverso l’utilizzo di formule e librerie di calcolo riconosciute internazionalmente, quali:

  1. Fase Liquida
    • Algoritmi e Tabelle per la Densità
    • Algoritmi e Tabelle per l’ Entalpia
  2. Fase Acqua/Vapore
    • Secondo tabelle IAPWS IF-97
  3. Fase Gas
    • Legge dei Gas Ideali
    • Correzione della Portata con T, P e Z fattore di compressibilità dei gas
    • Equazione di Stato Redlich-Kwong
    • GERG 88 (Groupe Européen de Recherches Gazières, 1988) per calcolo Z

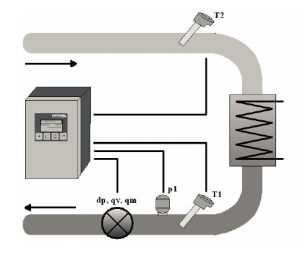

Schema applicativo per Servizio Liquido e calcolo Energia, Potenza, Volume (Massa), Portata

Calcolatore di Energia Servizio Liquido

E’ basato sulla determinazione del calore scambiato e della portata in gioco in un sistema di raffrescamento o riscaldamento tramite un liquido di scambio termico. L’entalpia viene calcolata con la portata e la differenza di temperatura fra ingresso ed uscita. Grazie all’eventuale ingresso in densità si può anche tener conto di cambiamenti nella composizione del liquido di scambio ad esempio rapporto acqua/glicole.

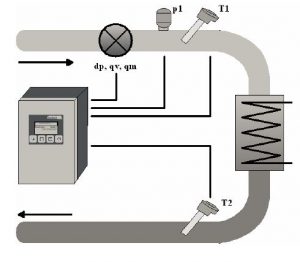

Schema applicativo per Servizio Vapore e calcolo Energia, Potenza, Massa (Volume), Portata

Calcolatore di Energia Servizio Vapore

Questo calcolatore di energia misura l’entalpia scambiata in funzione del calcolo della portata del vapore integrata con pressione e temperatura di processo. Pertanto Vapore Saturo e Surriscaldato sono determinati e compensati dinamicamente grazie alle librerie integrate per un calcolo agevole della densità.

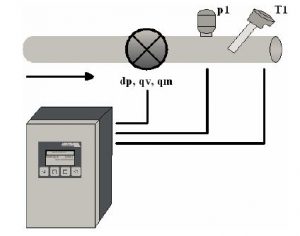

Schema applicativo per Servizio Gas ed Aria Compressa con calcolo Energia, Potenza, Volume (Massa), Portata

Calcolatore di Energia Servizio Gas

ERW 700 determina la portata di gas o aria compensata dinamicamente in Pressione e Temperatura. Grazie all’ingresso in Densità questo calcolatore di energia tiene conto anche delle variazioni della composizione del gas in esame.
