Il modello AI01 della serie 500 di Contrec è stato progettato apposta come Controllore Iniezione Additivi per offrire all’Operatore in campo la semplicità d’uso e l’accuratezza del controllo necessaria a questa applicazione specifica.
Questo controllore è in grado quindi di gestire l’iniezione di additivi chimici a seconda della portata. In particolare è idoneo per portate volumetriche con uscita in frequenza e interagisce con pompe dosatrici controllandole via uscita ad impulsi o con il classico 4-20 mA.
Cosa fa in pratica questo controllore iniezione additivi? Lo strumento calcola una frequenza ideale di azionamenti e gli intervalli di volume ai quali viene generato l’impulso per l’azionamento basati su
- parametri della pompa
- set point programmato in ppm (parti per milione) con range 10 ÷ 10,000 ppm
La portata dell’additivo viene monitorata in continuo e misurata come la portata principale permettendo al modello AI01 di calcolare 3 parametri:
- OPR Overall Process Ratio basato sul Volume istantaneo di additivo e sul volume principale dall’ultimo reset ed è definito come
OPR [ppm] = (Volume Additivo / Volume Principale) * 10^6
- SR Sample Ratio valore medio che informa in tempo reale sui ppm di additivo iniettato definito come
SR [ppm] = (Campione Additivo / Campione Principale) * 10^6
- TSR Target Stroke Rate è veramente di aiuto sia per l’Operatore locale che con trasmissione di segnale e ha come unità di misura SPM Strokes Per Minute
TSR [SPM] = ( Setpoint [ppm]/ 10^6 ) * ( Portata Principale ) / Volume Iniettato

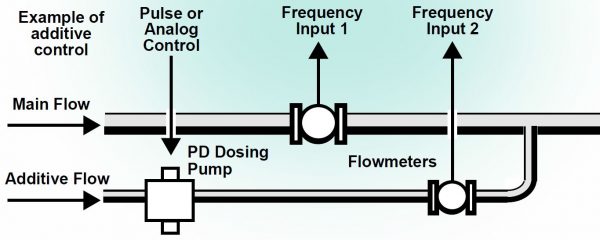

Questo lo schema di massima per l’applicazione del Controllore Iniezione Additivi:
Principali allarmi:
- Zero Portata Additivi
- Troppa Portata Additivi
- Deviazione fuori standard della dose
Questo controllore iniezione additivi accetta anche correzioni non-lineari e grazie all’interfaccia LCD permette una visualizzazione immediata della situazione operativa. Il RTC Real Time Clock interno permette di registrare fino a 1000 punti e le porte seriali RS-232 o anche RS-485 permettono la comunicazione Modbus RTU e il processo di stampa dei risultati. Le uscite, liberamente configurabili, possono essere analogiche 4-20 mA o digitali ad impulsi.

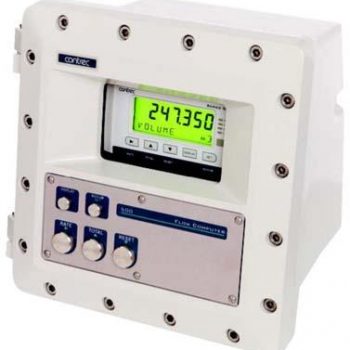

Sempre disponibile anche in custodia EEX d per installazioni in area pericolosa.
