Trasmettitori con Separatori per Pressione Differenziale, Pressione Assoluta e Pressione Relativa

Trasmettitori con Separatori per Pressione Differenziale, Pressione Assoluta e Pressione Relativa

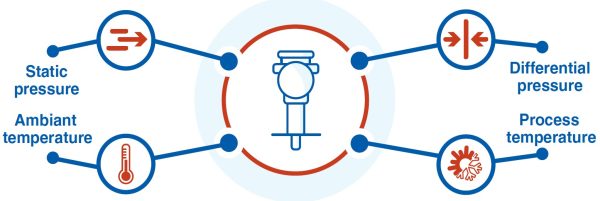

I Trasmettitori con Separatori per Pressione Differenziale, Pressione Assoluta e Pressione Relativa serie FKB/FKD/FKM di FUJI Electric sono semplicemente il fiore all’occhiello di tutta la produzione mondiale: questa famiglia di trasmettitori si basa sul cuore elettronico della nuova serie V6 ma con la scelta sapiente dei materiali a contatto coniugata con una lavorazione meccanica senza eguali al mondo. L’esclusivo sensore micro-capacitivo garantisce una accuratezza standard dello ±0.065% per le misure di pressione differenziale e relativa e dello ±0.2% per la misura di pressione assoluta su tutto il range calibrato. Le prestazioni del microprocessore interno e i nuovi algoritmi di compensazione della pressione tengono conto delle eventuali variazioni esterne in tempo reale: grazie alla tecnologia 4D Gyration™ scegliere FUJI Electric signfica scegliere sensoristica da campo che ti offrirà accuratezza e ripetibilità per anni ed anni di servizio.

Le sottofamiglie disponibili sono quindi

  • FKD per Pressione Differenziale
  • FKB per Pressione Relativa
  • FKM per Pressione Assoluta

Questi trasmettitori con separatori hanno come punto di forza l’ampia scelta di materiali esotici come:

  • Membrana: SS 316L, SS316L rivestita da Oro o PFA, Hastelloy-C, Monel, Tantalio, Titanio o Zirconio
  • Flangia: SS 316L, Hastelloy-C, Monel, Tantalio, Titanio o Zirconio
  • Estensione: SS 316L, Hastelloy-C

Mentre i riempimenti possono essere specifici come

  • olio siliconico
  • fluorinato
  • uso alimentare
  • alta temperatura
  • servizio vuoto

I separatori sono disponibili in diverse versioni:

  • Connessione diretta “lunga” in linea con l’elettronica
  • Connessione diretta “corta” a 90° rispetto all’elettronica
  • Connessione con capillari

e per ogni tipologia di trasmettitore è possibile una specifica configurazione

  • FKD per Pressione Differenziale con connessione rigida come FKR e capillari sui lati HP e LP, HP, LP
  • FKB per Pressione Relativa con connessione rigida sia “lunga” che “corta” e capillare su lato HP
  • FKM per Pressione Assoluta con connessione rigida sia “lunga” che “corta” e capillare su lato HP

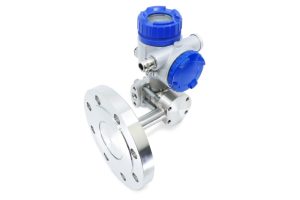

Esempio connessione rigida “corta”

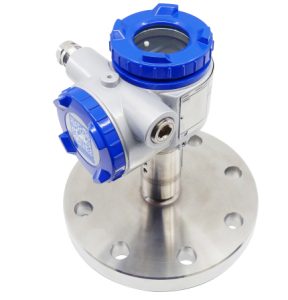

Esempio Connessione rigida “lunga”

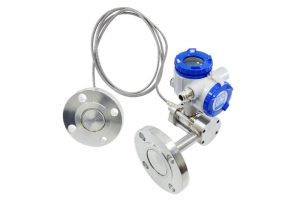

Esempio Connessione rigida con Capillare singolo

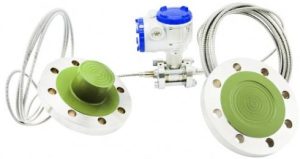

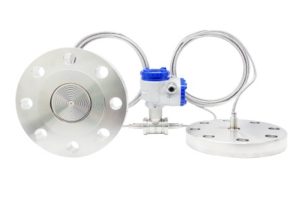

Esempio doppio Capillare

per tutti i dettagli tecnici relativi ai Trasmettitori con Separatori per Pressione Differenziale, Pressione Assoluta e Pressione Relativa serie FKB/FKD/FKM fate riferimento al data sheet disponibile qui sotto
