PR53M è il nuovo Rifrattometro di Processo in PTFE di Vaisala appartenente alla rivoluzionaria piattaforma digitale Polaris™ ed è stato progettato per dei mercati di riferimento specifici quali
- Impianti Cloro-Soda
- Processi di Alkylazione
- Produzione Componentistica elettronica
- Semiconduttori
- Produzioni di Acidi o Basi concentrati…
per misurare le concentrazioni di prodotti chimici o sostanze chimiche aggressive, come ad esempio Acido Acetico CH3COOH, Fluoruro di Ammonio NH4F, Idrossido di Ammonio NH4OH, Solfato di ammonio (NH4) 2SO4, Cloruro di Rame CuCl2, Acido citrico C6H8O7, Acido Cromico CrO3, Cloruro ferrico FeCl2, Acido cloridrico HCl, Acido fluoridrico HF, Perossido di idrogeno H2O2, Acido Fosforico H3PO4, Idrossido di potassio KOH, Carbonato di sodio Na2CO3, Acido Solforico H2SO4…
Perché la Rifrattometria di Processo è idonea per queste applicazioni?
Il Rifrattometro di Processo si basa su un principio di misura ottico che misura in modo diretto senza correlazioni o modelli di sorta l’indice di rifrazione (RI): questo principio fisico non è influenzabile dalla presenza di bolle, particelle, cristalli o viraggi di colore ed è quindi perfettamente stabile, ripetibile ed accurato. Le variazioni di temperatura che invece potrebbero influenzare l’analizzatore sono osservate e compensate istantaneamente dalla sonda pt1000 di tipo F 0.15 secondo standard mondiale IEC 60752 dove F indica Resistenza a Film Sottile e 0.15 ci informa sul campo di applicazione del sensore da -30 a + 300°C con una accuratezza +/- (0,15 + 0,002 * temperatura di processo reale) nascosta in prossimità dell’ottica. L’assenza di parti in movimento è ideale per queste applicazioni che hanno a che fare con sostanze aggressive e pericolose per l’Operatore perché comportano l’assenza di manutenzione e quindi evitano di far mettere mano al Personale su parti dell’analizzatore ancora bagnate dal processo acido, quindi più sicurezza per tutti! Per comprendere appieno il principio di misura rifrattometrico qui trovate l’approfondimento tecnico che vi serve.
In particolare per il modello PR53M vista l’impossibilità di usare parti metalliche a contatto con queste sostanze Vaisala ha progettato appositamente una cella di flusso integrata totalmente in PTFE politetrafluoroetilene ( aka Teflon™ o Algoflon™ ) riducendo al minimo il rischio di contaminazione e rendendola adatta al contatto prolungato nel tempo con sostanze chimiche aggressive.
Questo Rifrattometro di Processo in PTFE è uno strumento plug & play cioè viene consegnato già pronto per l’installazione ed uso, non è necessario modificare meccanicamente o elettronicamente nulla in situ. Basta scegliere la vostra curva di concentrazione dalla libreria di oltre 500 opzioni di Vaisala e iniziare la misura con la curva di concentrazione preinstallata in fabbrica. Essendo totalmente digitale sarà sempre possibile trasferirlo in altro punto dell’impianto oppure cambiare fluido di processo grazie alla programmazione di una nuova curva di concentrazione appropriata.
Più in dettaglio il PR53M possiede queste caratteristiche
- Range Standard Indice di Rifrazione nd = 1.3200 – 1.5300 ( 0 – 100 Brix )
- Accuratezza nd ± 0.00014 pari allo ± 0.1 Bx
- Sorgente di luce LED a 589 nm di lunghezza d’onda Sodio-d per un rapido raffronto con gli standard in letteratura ed i risultati del Laboratorio
Ogni sensore è fornito di un Certificato di taratura ottenuto confrontando una serie di liquidi ad Indice di Rifrazione Certificata con l’output effettivo del sensore. Quindi, sia la calibrazione che la precisione dello strumento possono essere facilmente verificati on-site, anche direttamente dal Cliente, con un semplice set di liquidi certificati: non è più necessario smontarlo e spedirlo alla Casa madre o far intervenire il Service con i suoi costi: il Responsabile manutenzione è in grado di controllarlo in modo autonomo ed economico, tutte le volte che vuole.
Come si può installare questo Rifrattometro di Processo in PTFE ?
Può essere dotato di attacchi al processo di
- tipo NPT da 1/2″
- tipo Flare da 1/2″
- tipo Pillar da 1/2″
Come si integra questo Rifrattometro di Processo nel mio sistema di controllo?

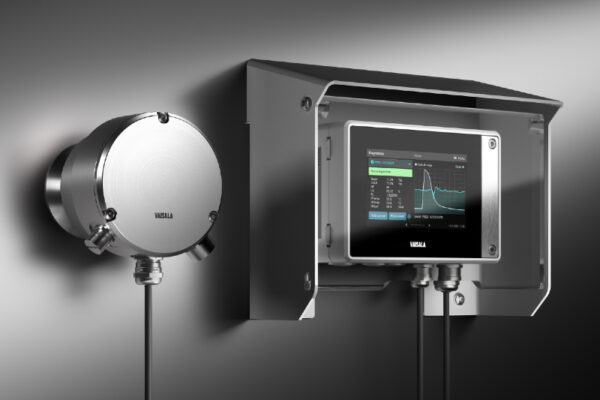

A parte l’ uscita 4-20 mA e il protocollo ModBus RTU integrato che già rappresentano lo standard di mercato, la nuova serie Vaisala Polaris™ è assolutamente compatibile con l’elettronica remota Indigo 520 che è ben conosciuta in tutti i mercati industriale come hub per sensori di umidità, temperatura o CO2: ora integra anche una suite software completa per gestire completamente tutti i nuovi rifrattometri di processo serie PR53x. In breve abbiamo
- Touch Screen ultima generazione
- Controllo e temporizzazione sistema di lavaggio prisma rifrattometro
- Data Logger con esportazione in file Xcel
- Multicurve pre-settate per ricette plurime in produzione
- 4 allarmi configurabili
- Protocollo digitale ModBus TCP/IP per Industria 4.0
