L’elettrode auto-pulente HORIBA SERIE 6122 è un sensore progettato per la misura continua del pH nei liquidi di processo, in particolare negli impianti di trattamento delle acque reflue e in applicazioni industriali dove i sensori tradizionali sono soggetti a frequenti incrostazioni. Il dispositivo è sviluppato da HORIBA , azienda specializzata in strumentazione analitica per il monitoraggio di acqua e liquidi industriali.
Il principale problema dei sensori pH installati direttamente nei processi industriali è la formazione di depositi sulla membrana in vetro che rileva il pH. In presenza di sostanze organiche, microrganismi o biofilm, la superficie del sensore può sporcarsi rapidamente. Questo fenomeno altera la risposta della membrana e richiede frequenti interventi di pulizia e calibrazione.
IL PROCESSO CHIMICO

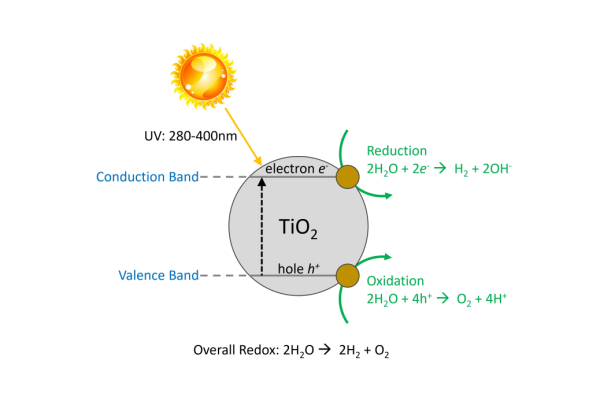

Per ridurre questo problema, la serie 6122 integra una tecnologia di autopulizia basata sulla FOTOCATALISI [processo chimico in cui un materiale fotocatalitico, attivato dalla luce, accelera reazioni che degradano o trasformano sostanze presenti nell’ambiente]. La membrana di vetro sensibile al pH è rivestita con uno strato poroso di biossido di titanio. All’interno dell’elettrodo è presente una sorgente di luce ultravioletta che illumina questo rivestimento e ne attiva le proprietà fotocatalitiche.
Quando il biossido di titanio viene irradiato dalla luce UV, la superficie del sensore diventa altamente idrofila, cioè tende a trattenere uno strato uniforme di acqua. Questo sottile film liquido riduce l’adesione dei contaminanti organici sulla membrana. Allo stesso tempo, la reazione fotocatalitica genera radicali ossidanti a partire dalle molecole di acqua e ossigeno presenti nel liquido.
Queste specie chimiche altamente reattive degradano le sostanze organiche che si depositano sulla superficie del sensore, scomponendole in composti più semplici come anidride carbonica e acqua. Il risultato è un effetto di autopulizia continuo che contribuisce a mantenere la membrana più pulita e stabile nel tempo.
CARATTERISTICHE COSTRUTTIVE E FUNZIONAMENTO
Dal punto di vista costruttivo, l’elettrodo è un sensore pH composito che integra in un unico corpo la membrana di misura e l’elettrodo di riferimento.
L’elettrolita interno è costituito da un gel polimerico insolubile contenente cloruro di potassio sovrasaturo.
Questa soluzione in gel offre una maggiore stabilità rispetto agli elettroliti liquidi tradizionali e riduce il rischio di perdita della soluzione interna durante l’utilizzo. La giunzione di riferimento è di tipo open pore, soluzione che consente un buon contatto ionico con il liquido di processo. Il sensore integra un elemento di compensazione della temperatura di tipo Pt1000, che consente di correggere automaticamente la misura del pH in funzione della temperatura del campione.

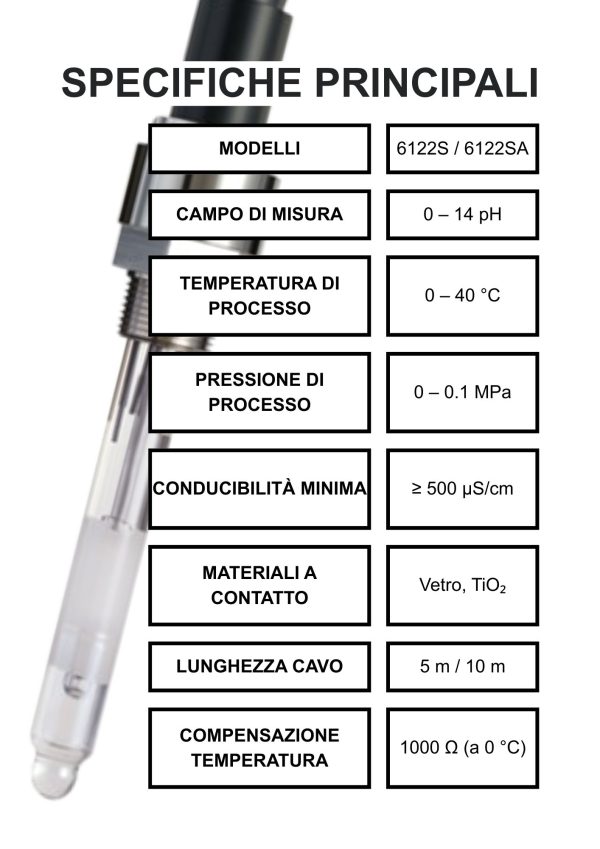

specifiche E versioni
La serie 6122 è disponibile in due configurazioni:
- il modello 6122S è progettato per installazioni con supporti di immersione, celle di flusso o configurazioni drop-in, tipiche degli impianti di trattamento delle acque.
- il modello 6122SA invece è pensato per installazioni con inserzione diretta tramite filettatura di processo.
Per attivare il sistema di autopulizia è necessario utilizzare il modulo di alimentazione CT-302 Relay Box, che fornisce la corrente costante alla sorgente luminosa UV integrata nell’elettrodo. Questo dispositivo può essere installato all’esterno grazie al grado di protezione IP65 ed è alimentato con tensioni comprese tra 100 e 240 V AC.
Per ulteriori informazioni su l’elettrode auto-pulente HORIBA SERIE 6122 e sulle soluzioni per il monitoraggio del pH nei processi industriali, contattaci![/vc_column_text]
