CEMS Sistemi Certificati Emissioni da Camino: aiutiamo i nostri Clienti dal 1994

CEMS Sistemi Certificati Emissioni da Camino: aiutiamo i nostri Clienti dal 1994

I Sistemi Certificati Emissioni da Camino definiti SME Sistemi Monitoraggio Emissioni o CEMS Continuous Emissions Monitoring Systems sono ingegnerizzati, integrati, installati e validati da TECNOVA HT sin dal 1994. A partire dallo studio di fattibilità completo fino al contratto di manutenzione programmata con TECNOVASERVICE, passando per la disponibilità di muletti e la gestione del parco bombole, TECNOVA HT è l’unico Interlocutore per tutte le fasi di questo processo.

Perché Certificati? Perché TECNOVA HT progetta, integra ed installa CEMS/SME/SAE sistemi certificati emissioni da camino secondo EC 2001/80, Testo Unico 152/06, 128/10, 46/2014 ex Legge 133 per Termodistruttori o assimilati.

Questi Sistemi sono stati Sviluppati per analizzare i gas emessi a valle di Processi di Combustione complessi dove è richiesto di misurare fino a 8 componenti gassosi come NOx, CO, CO2, SO2, O2, NH3, HCl, H2O, TOC, i parametri fisici di emissione quali Pressione, Portata, Temperatura nonché in aggiunta anche le Polveri.

Questi Processi di Combustione possono avvenire in diverse unità di Processo, quali:

  • Post-Combustori
  • Motori
  • DeNOx
  • DeSOx
  • Inceneritori
  • Forni Crematori
  • Applicazioni navali o offshore con la serie S-Keeper 7 Type Approved

In linea di principio la Fornitura TECNOVA HT si snoda in 3 macrosezioni

  1. Campionamento, Adduzione e Trattamento del Campione
  2. Analisi
  3. Interfaccia M2H Machine-To-Human e M2M Machine-To-Machine

CEMS Sonda RiscaldataCampionamento, Adduzione e Trattamento del Campione: E’ la parte più sottovalutata da parte del Cliente, dispiace dirlo ma purtroppo si tende a pensare che i sistemi certificati emissioni da camino siano di qualità purché si siano integrati degli analizzatori di qualità. TECNOVA HT dopo trent’anni di lavoro afferma che non ci sono due applicazioni uguali e pertanto il sistema di sampling va customizzato in modo artigianale, e quindi sporcandosi le mani, ma anche in modo sartoriale, cioè su misura per ogni singolo Cliente. TECNOVA HT ad esempio ha studiato, ingegnerizzato e costruito in serie una famiglia completa di sonde a camino con molteplici versioni sia per i materiali sia per le lunghezze sia per i piccoli accorgimenti che il Cliente non vede ma che ci hanno differenziato in tutti questi anni. L’intero sistema di trattamento viene sempre fatto ad hoc per ogni singola applicazione e, a parte i materiali a contatto studiati specificamente, la componentistica viene accuratamente scelta a seconda della nostra esperienza o anche all’interno della specifica Vendor List del Progetto.

Analisi: il Cuore di ogni CEMS che si rispetti. TECNOVA HT, grazie al suo partenariato esclusivo pluriennale con FUJI Electric e JCT e alla profonda conoscenza di soluzioni tecniche di altre Casi Madri, è in grado di analizzare qualsiasi gas con qualsiasi componente anche con condizioni di processo realmente severe come alta e altissima temperatura o presenza di composti corrosivi o di particolato sporcante, anche carbon black. Quali Principi di Misura consigliamo?

  • NO, SO2, CO, CO2 -> InfraRosso non dispersivo (NDIR)
  • O2 -> Ossido di Zirconio (standard), Paramagnetico (a richiesta)
  • NH3, HCl -> Assorbimento Medio InfraRosso (MIR)
  • H2O -> differenza tra ossigeni (standard), assorbimento Medio InfraRosso (MIR)
  • TOC -> Ionizzazione di fiamma riscaldata (HFID)
  • Polveri – > analizzatore a principio elettroinduttivo

Quali range di misura sono possibili?

  • NOx -> 0-200ppm (0-268 mg/Nm3) (con convertitore NO2->NO)
  • SO2 -> 0-200ppm (0-571 mg/Nm3)
  • CO -> 0-100 ppm (0-125 mg/Nm3)
  • CO2 -> 0-10/20 %
  • O2 -> 0-25%
  • NH3, HCl, TOC -> 0-15 mg/Nm3
  • H2O -> 0-30%

Interfaccia M2H Machine-To-Human e M2M Machine-To-Machine. Tutti i Sistemi Certificati Emissioni da Camino di TECNOVA HT presentano un ampia varietà di possibili iterazioni tra l’Operatore in campo, il Sistema di Acquisizione del Cliente o anche quello dell’Ente Controllante. Come segnali tecnici abbiamo:

  1. Uscite Analogiche (1 x Componente in Misura) 4-20 mA non isolata con carico massimo 550 ohm da 4 a 20mA
  2. Uscite a Relè ( 2 x Componente in Misura ) senza potenziale SPDT, 2A 250VAC
    • Funzionamento “Stato Sistema” fail safe: stato normale uscita NO chiusa
    • Funzionamento “Calibrazione in Corso”: stato normale uscita NO aperta
  3. Uscita Digitale Ethernet RJ45 con protocollo Modbus TCP-IP

img-20150309-00701Fondamentale allora diventa il Software di Acquisizione e Monitoraggio delle emissioni di tipo modulare: esso mostra tramite sinottici realizzati ad hoc sia i valori in tempo reale che l’archivio storico delle rilevazioni. La gestione degli allarmi è configurabile secondo la normativa vigente. l’integrità dal dato è garantita tramite firma digitale al fine di scongiurare eventuali manipolazioni. Quindi TECNOVA HT correda i propri SME con Software di Acquisizione e Monitoraggio compatibili con tutte le più attuali esigenze a livello nazionale (152/06) ma anche Regionale (DDUO), come per la regione Lombardia con il sistema AEDOS. E’ inoltre possibile avere a disposizione un Pannello Operatore Touchscreen da 7” a colori con indicazione dettagliata degli stati dei componenti del sistema, misure in tempo reale e gestione della manutenzione per la migliore esperienza possibile senza difficoltà alcuna.

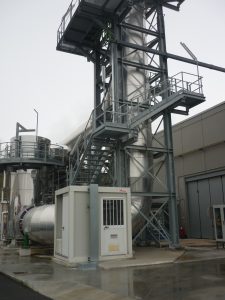

I quadri e le cabine hanno come protezione a scelta da IP54 minimo a IP65 e come dimensioni standard

  • Armadio in Acciaio al Carbonio 600 x 2000 x 800 mm (L x H x P)
  • Cabina Monoblocco da Esterno 2435 x  2575 x 2435 (L x H x P)

per fronteggiare queste condizioni climatiche

  • +10 ÷ +35 °C (standard, con ventilazione forzata in ambiente condizionato)
  • -10  ÷ +35 °C (su richiesta, con riscaldatore)
  • +10 ÷ +50 °C (su richiesta, con condizionatore)
  • -10  ÷ +50 °C (su richiesta, con riscaldatore e condizionatore)

Con questa alimentazione elettrica 230V 50Hz 1Ph+N+PE o 380V 3Ph+N+PE

La nostra mission di partenariato prosegue anche dopo la consegna dei sistemi certificati emissioni da camino con servizi di manutenzione dedicati alla tipologia di impianto e alle caratteristiche del cliente:

  • Manutenzione ordinaria, straordinaria e a contratto
  • Estensioni di garanzia
  • Stoccaggio parti di ricambio
  • Muletti per hot-swapping
  • Dotazione di strumenti completa come Calibratori FTIR o Diluitore certificato per una manutenzione perfetta
  • Ricondizionamenti di cabine obsolete
  • Studi di fattibilità per upgrading…

Non ti perdere nella nuvola. TECNOVA HT è qui per aiutarti
