Il Polverimetro Certificato QAL1 uso Emissioni da Camino S305QAL di Sintrol è il nuovo benchmark mondiale per la misura delle polveri in continuo secondo tutte le Direttive & Normative vigenti per qualsiasi CEMS o SME quali

S305 QAL è specificatamente progettato per misurare le Particelle Solide Sospese [TSP Total Suspended Particles] nel flusso gassoso in tubi o camini grazie alla innovativa tecnologia di analisi basata sul concetto di elettroinduzione in corrente alternata AC: non è più necessario che le eventuali particelle tocchino l’asta ma basta che passino vicino alla sonda anche senza un reale contatto per indurre un segnale verso l’elettronica. S305 QAL ha un design tecnico così ben studiato che è in grado di misurare una concentrazione record pari a solo 0.01 mg/m3.

Questo polverimetro certificato QAL1 di tipo elettroinduttivo pertanto non ha più nulla che a vedere con gli obsoleti triboelettrici che avevano la necessità dello strofinio [ tribòs dal greco, strofinio appunto ] delle particelle sull’asta per causare un trasferimento di cariche elettriche e quindi la generazione di una tensione elettrica: questa tipologia di strumenti funzionando in corrente continua, offrivano, come noto, una misura gravemente influenzata sia dalle variazioni di temperatura sia da quelle di portata del gas esausto da cui la nomea di analizzatori poco affidabili con analisi scarsamente ripetibili.

L’analizzatore di polveri S305 QAL pertanto non è più condizionabile dai seguenti fenomeni classici

  1. eventuale sporcamento
  2. deriva da temperatura
  3. variazioni di velocità dei gas e conseguenti vibrazioni

Polverimetro Certificato QAL1 Camino

Quali sono le principali caratteristiche tecniche di questo polverimetro certificato uso emissioni? Sono ovviamente dettate dai requisiti delle norme e direttive quindi

QAL1 – Conformità alle UNI EN 15267-3
  • Range Certificati 0 – 7.5 mg/m3, 0 -15 mg/m3, 0-100 mg/m3
  • Portata variabile tra 3 – 40 m/s
  • Network RS485 ( Modbus RTU ) disponibile secondo norma tedesca VDI 4201
QAL2 – Installazione, Commissioning e Calibrazione tramite campagna gravimetrica
  • Semplice installazione con 1 flangia singola senza difficili e noiosi allineamenti o aggiustamenti
  • Certificazione IP66 per una installazione diretta in campo con una temperatura ambientale nel range -20°C < T amb < +50 °C
  • Funzione Auto SetUp per settaggio range immediato
  • Alimentazione elettrica sia 100 – 230 VAC o 24 VDC con consumo max di 10 W DC / AC
  • Anche SetUp remoto via RS485
QAL3 – Controllo periodico automatico di S305QAL durante il funzionamento
  • Zero Automatico e Controllo di Span senza necessità di presenza di un tecnico dedicato
  • Manutenzione nulla con solo eventuale estrazione e pulizia dell’asta
AST – Annual Surveillance Test
  • Controllo annuale della variabilità e validità della funzione di calibrazione

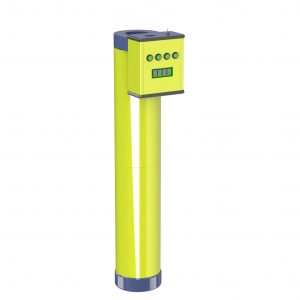

Per ottemperare a tutte queste Direttive, Norme e Procedure , Sintrol Oy si è inventata un Generatore di Segnale di Riferimento [ GSR ]dedicato all’analizzatore S305 QAL che permette ai tecnici di TECNOVASERVICE di eseguire i controlli routinari di Zero, Span e Linearità. Questo GSR in modo accurato simula i segnali generati quando le particelle interagiscono con la sonda controllando quindi tutta la catena di misura. Ciò è possibile per la tecnologia Sintrol grazie al fatto che sia il GSR che l’analizzatore stesso sono sempre normalizzati direttamente in fabbrica e la relazione fra un Polverimetro perfettamente funzionante e l’output del GSR è nota. Questo ci permette un controllo senza errori dell’analizzatore.

Polverimetro QAL1 Generatore di Segnale

Una funzionalità importante è l’Autosetup, esclusiva degli analizzatori Sintrol,  che permette all’Operatore anche inesperto di eseguire un setup semplice, rapido e facile da capirsi: durante la procedura di Auto SetUp,  che è eseguita nelle normali condizioni di processo, l’analizzatore si autoadatta al processo in modo dinamico determinando il range nonché gli allarmi senza intervento umano. Alle condizioni standard operative lo strumento mostra la luce verde e l’uscita in mA è settata al 5% del range.

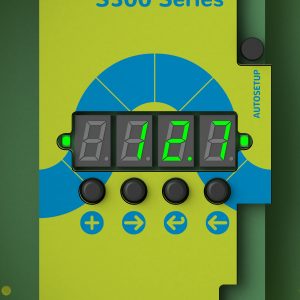

Questo polverimetro certificato QAL1 è dotato anche di una interfaccia utente ottimizzata per una facile esperienza d’uso: l’Operatore può controllare, ad esempio, sul display a 4 cifre le unità di misura come % o mg/m3. Con questa elettronica l’Operatore può navigare e settare tutti i parametri più importanti e vicino al display è presente il pulsante per inizializzare la procedura di AutoSetUp.

Polverimetro certificato QAL1 display

Anche la parte di comunicazione del segnale in remoto e sua gestione è completa infatti S305 QAL è dotato di

  • 4-20 mA
  • 2 x Contatti SPDT
  • 2 x RS-485
  • porta USB
  • Modbus RTU con RS-485 secondo VDI tedesca
  • Sintrol Network™ con USB, RF e RS-485
  • DustTool™ Software

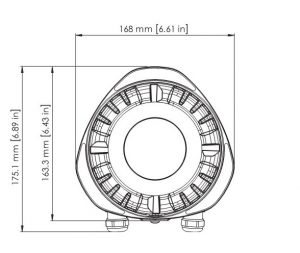

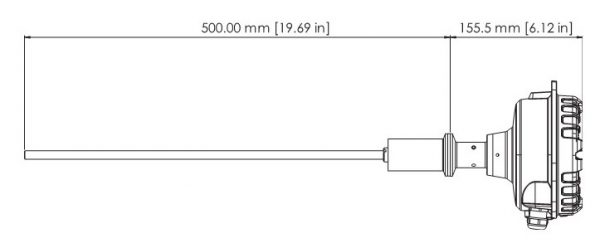

A differenza di altri polverosimetri certificati QAL1 questo nuovo modello di Sintrol fa della compattezza il suo cavallo di battaglia, ecco i suoi ingombri standard per solo 1,5 kg di peso

Analizzatore Polveri QAL1 Sintrol

Analizzatore Polveri QAL1 Sintrol

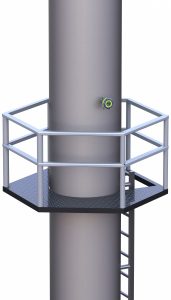

Dove quindi è installabile in modalità stand-alone o insieme ad un CEMS TECNOVA HT ?

  • Impianti di Incenerimento
  • Power Generation
  • Filtrazioni
  • Cementifici
  • Farmaceutiche
  • Siderurgie
  • Petrolchimici
  • Lavorazione Legno

S305 QAL1 è solo una delle soluzioni per le analisi emissioni gassose che dal 1994 fanno di TECNOVA HT un protagonista assoluto sia in Italia che all’estero: centinaia di CEMS / SME progettati ed installati con cura maniacale completati dall’assistenza tecnica superiore di TECNOVA SERVICE nostra sister company dedicata alle necessità del Cliente. Tutti i sistemi e prodotti forniti sono dotati di manualistica secondo normativa.
