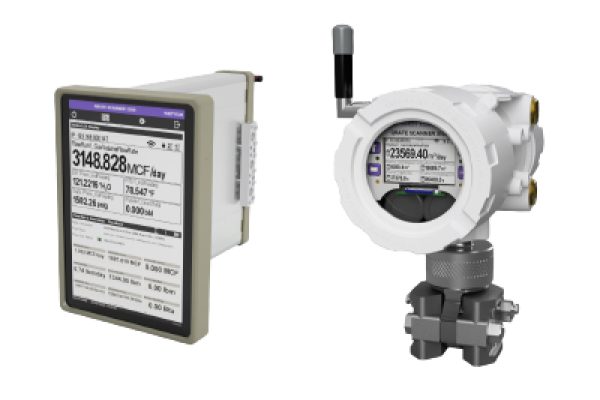

I flowcomputers QRATE 3000 di Sensia comprendono due modelli. QRATE Scanner 3100 da Campo e QRATE Scanner 3300 da Quadro. Ciascuno di essi offre la stessa esperienza di interfaccia utente, ma variano nel formato per adattarsi ai criteri del sito produttivo.
I computer di controllo integrati QRATE Scanner della serie 3000 trasformano in realtà concetti evolutivi e rivoluzionari di calcolo, monitoraggio e controllo elettronico delle portate. Nell’architettura tradizionale dell’automazione, i computer QRATE Scanner serie 3000 utilizzano ingressi e uscite integrati per garantire l’integrità nella fatturazione con la misurazione di qualsiasi gas. L’architettura rivoluzionaria dell’impiego di flowcomputer multi-drop cablati o wireless o di componenti di automazione basati su WiFi offre una flessibilità e un risparmio di progetto senza precedenti.
I flowcomputers QRATE 3000 si applicano nei seguenti servizi:
- Idrocarburi Liquidi e Gas
- Acqua di Processo
- Vapore
Quali caratteristiche comuni presenta questa famiglia di Flowcomputers?
La famiglia QRATE 3000 presenta caratteristiche tecniche di sicuro interesse:
- lavora come EFM Electronic Flow Computer per il controllo della Portata
- è anche RTU Remote Telemetry Unit anche per impianti non presenziati
- presenta molteplici Standard Internazionali liberamente selezionabili
- ha le stesse possibili programmazioni di un potente PLC
- PID algoritimo presente
- Gestisce fino a 22 punti di analisi e controllo

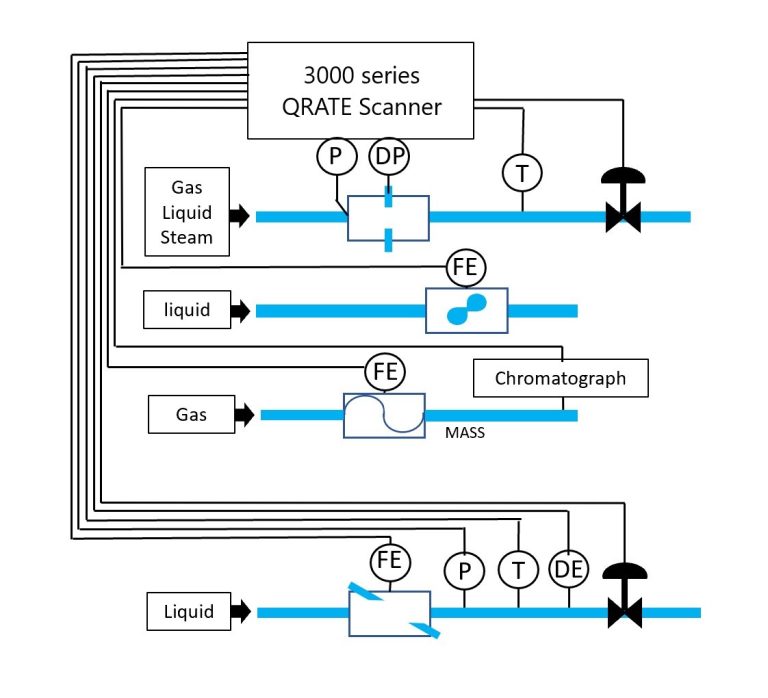

La grande flessibilità dei flowcomputers QRATE 3000 è dovuta quindi alla possibilità di interfacciarsi con tutti i flow element o misuratori di portata utilizzati in campo come flange tarate, venturi, v-cone, turbine, pd meters, coriolis, ultrasuoni…Inoltre computa e compensa dinamicamente la portata con tabelle, algoritmi e formule secondo standard internazionali:
– Portate Gas come AGA-3, ISO 5167, ASME MFC-14M, AGA-7
– Portate Liquidi come API MPMS 5.3, AGA-3, ISO 5167, AGA-7
– Proprietà dei Gas secondo AGA-8, AGA-3, AGA-5, GPA 2145-09, GERG-08, SGERG-8
– Proprietà dei Liquidi secondo API MPMS 11.1
Che differenze hanno le versioni da Campo e da Quadro?

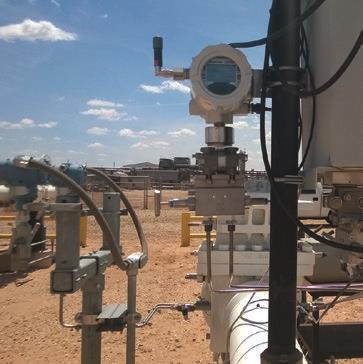

QRATE Scanner 3100 da Campo
- Completamente certificato per Area Pericolosa
- 4 x pressacavi per cablaggio
- Display operabile da fuori il vetro di protezione
- Anche con opzione modulo pressione multivariabile
QRATE Scanner 3300 da Quadro
- Montaggio a quadro
- Display retroilluminato
- WiFi integrato
- Ingressi in frequenza
- PoE Power Over Ethernet
I flowcomputers QRATE 3000 non lavorano soli ma anche come Network Manager…
Il flow computer Scanner 3100 scatena tutta la sua potenza come Network Manager quando sono richiesti più punti di misura grazie alla sua piattaforma interna di controllo distribuito e comunicazione anche wireless per offrire una soluzione scalabile fino a 22 stream diversi. Infatti
- Integra fino a 20 Scanner 2000 cablati o wireless
- Garantisce i dati archiviati sia nel nodo singolo Scanner 2000 sia nel hub Scanner 3100
- Comunica in wireless con lo Scanner 2100 via SmartMesh
- Utilizza il protocollo Ethernet
- Lavora in seriale con modem, radio, cromatografi e altri devices similari
