Gli analizzatori di TOC Industria 4.0 serie T1 di Horiba Tocadero sono il risultato del felice matrimonio tra il gruppo Horiba e un dream team di tecnici, ricercatori ed operatori che hanno dato vita a questa nuova realtà nel panorama mondiale della strumentazione analitica da processo e trattamento acque. Sin dalla sua fondazione Horiba Tocadero si è posta in modo critico verso le attuali tecnologie analitiche per la misura del TOC in linea e parlando con i Clienti, i veri Utilizzatori ed i Tecnici Service ha indirizzato i suoi sforzi verso tre macroaree:

1. Analisi di Processo: non solo accurata e sicura perchè facile da usarsi ma anche con un OpEx, cioè i costi dopo l’acquisto, conosciuto a priori per evitare sorprese e sempre sempre sempre contenuto economicamente
2. Monitoraggio Ambientale: assoluta rispondenza alle normative cogenti per l’analisi da trattamenti acque e operatività da remoto per un aiuto reale all’Operatore
3. Progresso Digitale: IoT Internet of Things, connessioni LAN come Industria 4.0, Manutenzione predittiva e diverse tipologie di protocolli e scambio dati

Ma che cosa rappresenta il TOC ? TOC è un acronimo, una sigla, che sta per Total Organic Carbon cioè il contributo alla matrice degli eventuali inquinanti che provenga solo dalla frazione organica cioè da molecole, sospensioni o aggregati che contengano il legame C – H cioè Carbonio ed Idrogeno, quindi altre sostanze come la CO2 non presentando questo legame carbonio – idrogeno non fanno parte della quota TOC della matrice del vostro campione. E’ pertanto un paramentro meno completo del COD Chemical Oxygen Demand perchè quest’ultimo comprende anche gli altri inquinanti ma purtroppo presenta una metodica analitica che non consente di misurarlo in linea in continuo come il TOC in tempo reale. Pertanto come nella maggior parte dei casi essendo il rapporto COD e TOC costante è sempre possibile installare un analizzatore di TOC in linea secondo normative quali:

• EN 1484 Analisi dell’acqua – Linee guida per la determinazione del carbonio organico totale (TOC) e del carbonio organico disciolto (DOC)
• ISO 8245 Water quality – Guidelines for the determination of total organic carbon (TOC) and dissolved organic carbon (DOC)
• EN 12260 Water quality – Determination of nitrogen – Determination of bound nitrogen (TNb) following oxidation to nitrogen oxides

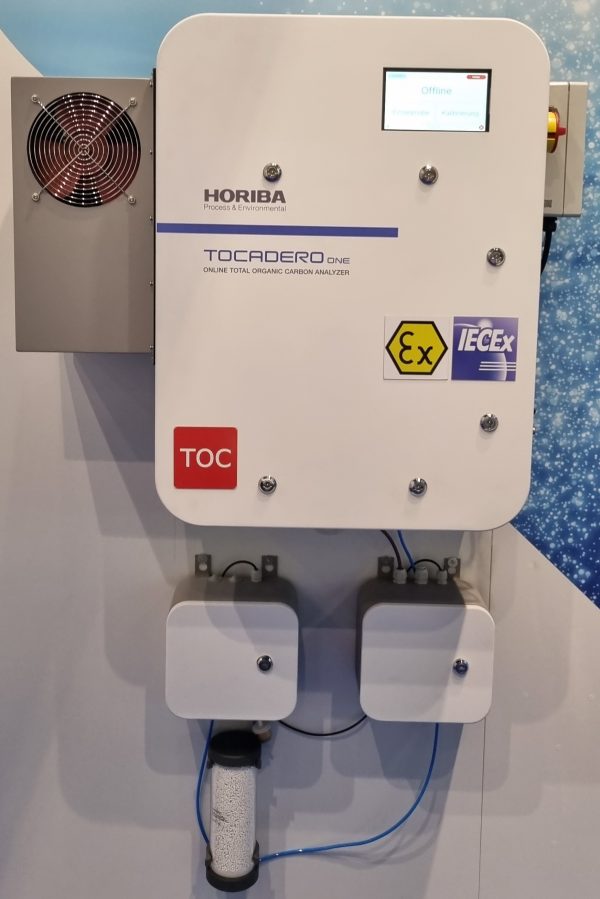

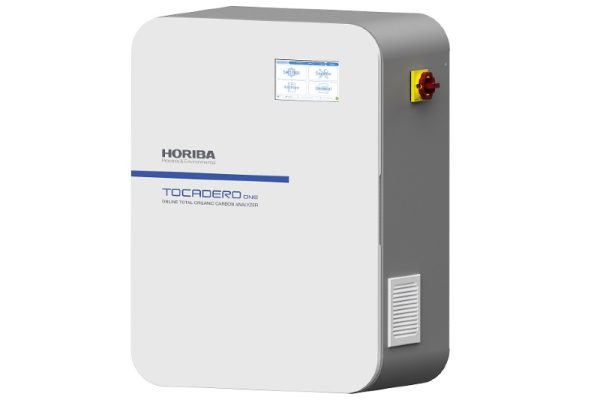

Ecco in pillole i nuovi analizzatori di TOC Industria 4.0 per il Processo e il WWT più esigente di Horiba Tocadero:

1. Principio di Misura: pura ossidazione Termica in reattore di ceramica basculante per una manutenzione sicura e semplice. Nessun tipo di catalizzatore usato e quindi nessun costo occulto. Ossidazione completa a 1200°C del campione per portare i composti organici a CO2 misurata da sensore NDIR. Analisi TC < 1 minuto, analisi TOC < 3 minuti. Gas di trasporto semplice aria strumenti senza CO2
2. Range di Misura disponibili:  0 ÷ 10 ppm, 0 ÷ 100 ppm, 0 ÷ 1,000 ppm, 0 ÷10,000 ppm…opzionale 0÷100,000 ppm. Mono e bi-canale nativo.
3. Comunicazione e HMI: ampio pannello touch da 7″, 0/4 ÷ 20 mA , TCP/IP Ethernet, Profinet, Modbus, Bluetooth, Wi-Fi, GSM, 5G
4. Manutenzione: algoritmi di manutenzione predittiva, autodiagnostica, manutenzione mensile < 0.5 ore uomo/mese, vita media reattore 3 anni operativi, autopulizia e auto controlavaggio, compartimentazione ben studiata tra sezione analitica e sezione elettronica
5. In Campo: dimensioni 800 x 600 x 320 mm ( H x W x D ) , peso 60 kg, alimentazione AC 110 – 230 V  & 50/60 Hz approssimativamente 600 VA, custodie IP54 / IP65 / NEMA 4X, disponibile per zona sicura e zona pericolosa Zona 1 & 2 essendo CE ATEX II 2G EX pxb IIB + H2 T4

Come eventuali accessori opzionali a completamento della fornitura secondo anni di esperienza in campo abbiamo

• Rack Autoportante per una semplice installazione in campo
• Com-Box terminale specifico per le comunicazioni / protocolli dell’analizzatore
• Sistema di Campionamento dedicato in caso di fluidi estremamente sporchi
• Air-Box per l’auto-generazione e auto-trattamento del gas di trasporto senza CO2 da semplice aria ambiente
