ZFK8 Analizzatore di Ossigeno QAL1 In Situ per Analisi Emissioni e Processo

ZFK8 Analizzatore di Ossigeno QAL1 In Situ per Analisi Emissioni e Processo

ZFK8 Analizzatore di Ossigeno QAL1 In Situ e ZKM sua elettronica separata da campo rappresentano lo stato dell’arte delle soluzioni analitiche in fase gas di FUJI Electric per Emissioni e Processo. Non temiamo smentite: i nostri Concorrenti molto spesso si affidano a questo sistema totalmente certificato perché è ineccepibile dal punto di vista tecnico ed estremamente competitivo rispetto a prodotti di pari qualità, i nostri Clienti invece hanno imparato ad apprezzare l’affidabilità totale dello ZFK8, la mancanza di manutenzione routinaria e soprattutto una accuratezza e ripetibilità dell’Analisi, anche durante i transitori della caldaia, che non ha eguali sul mercato.

Questa sonda ossigeno all’ossido di zirconio è indispensabile per

  • Ottemperare alle richieste di legge di misurare la concentrazione di O2 emissioni da camino essendo certificata QAL1
  • Controllare l’Ossigeno nei fumi postcombustione da Forni o da Caldaie al fine settare al meglio l’Aria in eccesso mantenendo il punto di ottimo e quindi di migliorare la performance della combustione riducendo quindi le emissioni di CO2, SOx e NOx
  • Migliorare la vita utile di tutti i componenti del Processo evitando sbalzi di temperature o transitori antieconomici
  • Aumentare la Sicurezza in quanto una anomala concentrazione di Ossigeno può provenire da infiltrazioni parassite di aria nel forno

Questo sistema analitico per misurare l’Ossigeno in fase gas prevede l’elettronica separata ZKM in 3 versioni IP66, IP67 ed ATEX EEXd per zona pericolosa

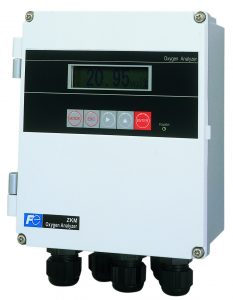

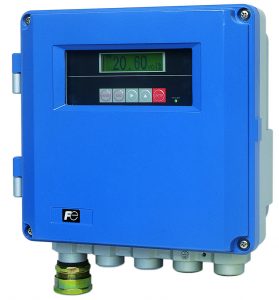

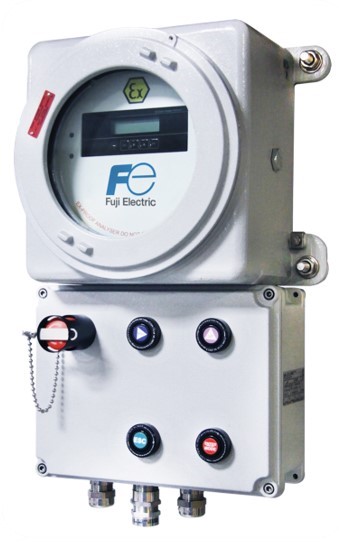

ZKM Analizzatore di Ossigeno Elettronica Separata IP66ZKM Analizzatore di Ossigeno Elettronica Separata IP67ZKM Analizzatore di Ossigeno Elettronica Separata ATEX EEXd

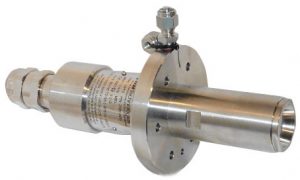

Lo stesso dicasi per il sensore ossigeno ZK8 disponibile come standard, con guida fumi o ATEX per zona pericolosa

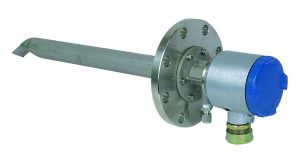

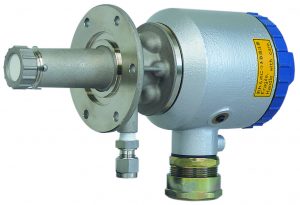

ZFK8 Analizzatore Ossigeno Guida Fumi

A seconda delle applicazioni TECNOVA HT integra il sistema aggiungendo il proprio know-how ultraventennale: sono disponibili pertanto Sonde Prelievo fumi a lunghezza customizzata, con attacco a processo flangiato ANSI/DIN o filettato, materiali da SS a Hastelloy… Lo stesso sensore può essere integrato in altre tipologie di sonde dotate di eiettori che permettono di misurare in situ fino a 1500°C.

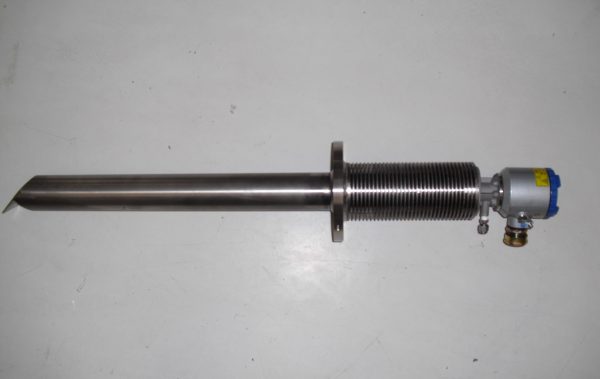

Analizzatore di Ossigeno Sonda Alta Temperatura

Quali caratteristiche tecniche prevede ZFK8 Analizzatore di Ossigeno ?

  • Range di Analisi 0-2 ÷ 50 vol% di O2
  • Accuratezza 1%, Ripetibilità 0.5%
  • Tempo di Risposta immediato pari ∼4 sec, con sonda prelevo fumi di lunghezza maggiore ∼4-7 sec
  • Uscite Disponibili 4-20 mA, RS232C, RS485 Modbus
  • -20°C < T Fumi < +1590°C
  • – 3 kPa < P fumi < +3 kPa
  • Ingresso Gas di Calibrazione DN 1/4″, opzionale Aria di Purga DN 1/4″
  • Calibrazione disponibile Manuale , Automatica, Manuale e Automatica
  • Purga opzionale auto-temporizzabile
  • Funzione hold ultimo valore di analisi in caso di manutenzione, rimpiazzo cartdrige o durante purga
  • Alimentazione 100 – 120 VAC o 200 – 240 VAC

L’installazione in campo del sistema composto da ZFK8 Analizzatore di Ossigeno e ZKM sua elettronica separata da campo è estremamente semplice in quanto può essere montato in verticale o in orizzontale in un semplice bocchello flangiato

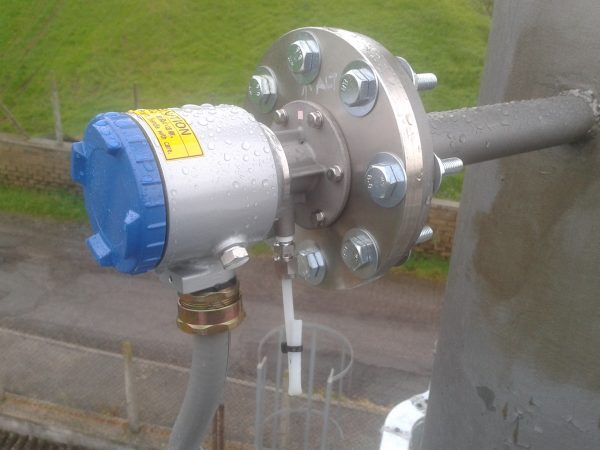

ZFK8 sonda ossigeno all'ossido di zirconio montata

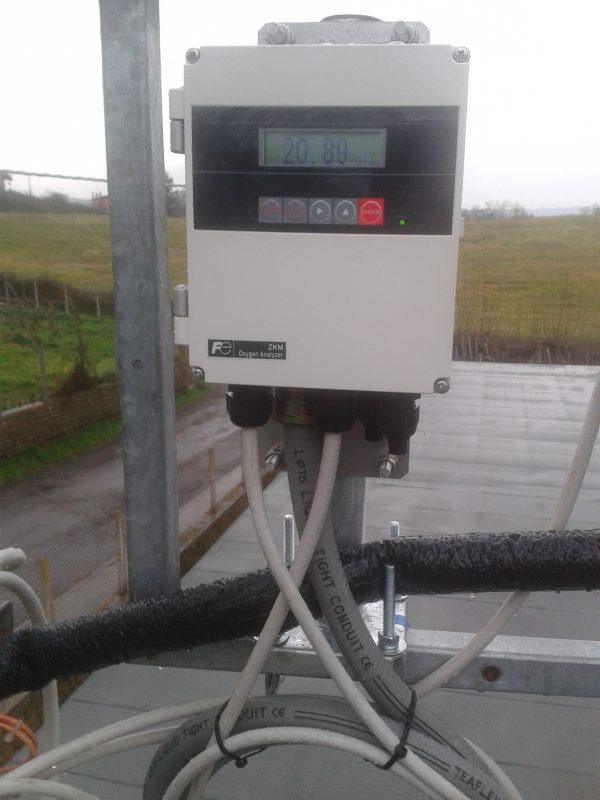

ZFKM sonda ossigeno all'ossido di zirconio elettronica remota

ZFK8 essendo basato sul principio di misura all’Ossido di Zirconio non presenta parti in movimento, funziona sempre in qualunque condizione: non solo, ma l’eventuale sostituzione del cartdrige interno avviene senza smontare lo strumento dal camino o dal piping e pertanto non ci sono costi occulti per chiamare personale specializzato terzo o per rimandare il sistema alla Casa Madre.

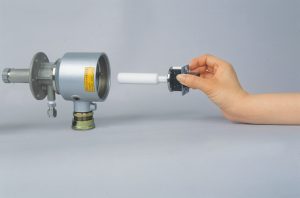

ZFK8 Cartdrige

A differenza di prodotti sedicenti similari ZFK8 integra un sensore di Temperatura con una scaldiglia interna per mantenere il Sensore all’Ossido di Zirconio a temperatura costante per una accuratezza di analisi in tutto il Ciclo Operativo, compreso i Transitori, e soprattutto per allungare più possibile la vita media della cartuccia abbattendo i costi di ownership.

Lo ZFK8 Analizzatore di Ossigeno QAL1 In Situ viene fornito già totalmente presettato e quindi direttamente installabile in Campo ma l’Operatore può sempre interagire direttamente con il comodo tastierino fronte elettronica che si integra in una filosofia di Sicurezza Globale infatti:

  • Grazie alla funzione KeyLock vengono eliminati eventuali errori operativi
  • In caso di guasto della Termocoppia per il controllo di Temperatura l’alimentazione elettrica viene interrotta autonomamente
  • In caso di Emergenza Generica l’alimentazione elettrica è interrompibile da remoto con un segnale Input Esterno

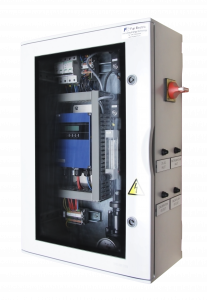

TECNOVA HT fornisce la misura di Ossigeno, di Temperatura e di Portata, come singolo pacchetto, e realizza anche Pannelli di regolazione, controllo e purga per i Convertitori ZKM di FUJI, integrando flussimetri e riduttori.

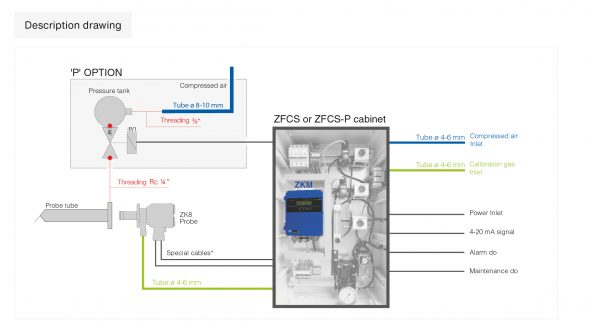

sonda ossigeno all'ossido di zirconio purging schema
