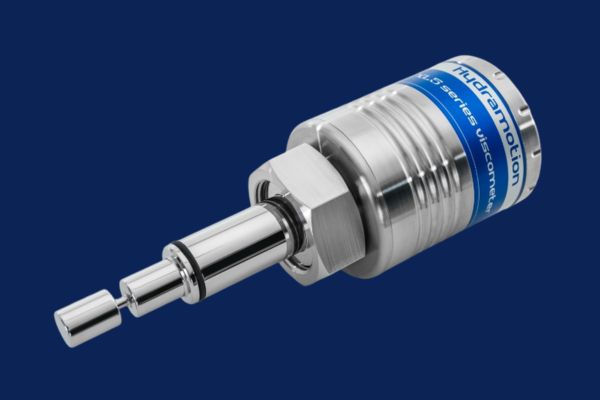

Nel controllo qualità industriale, la misura della viscosità in tempo reale rappresenta un requisito sempre più critico per settori come chimico, farmaceutico, alimentare, oil & gas e polimeri. Tra le soluzioni disponibili sul mercato, il viscosimetro XL5 di Hydramotion si distingue come viscosimetro compatto di processo pensato per applicazioni con volumi ridotti, reattori di piccole dimensioni e tubazioni compatte, senza rinunciare alla precisione tipica della gamma XL della casa produttrice.
Cos’è il viscosimetro XL5?
L’XL5 è un trasduttore di viscosità in linea basato sulla stessa tecnologia affidabile della serie XL7, ma progettato in una versione più leggera e compatta. Questa caratteristica lo rende ideale per reattori e tubazioni di dimensioni ridotte, dove uno strumento ingombrante non sarebbe praticabile, e per applicazioni con basse quantità di fluido o scale di produzione più contenute.
Il sensore misura la viscosità sia di fluidi Newtoniani, in movimento o a riposo, sia di fluidi non-Newtoniani, grazie a un elevato shear rate che garantisce misure ripetibili indipendentemente dalle variazioni di portata. Non essendo influenzato dalle dimensioni di tubo o serbatoio né disturbato da bolle di gas o aria, il trasduttore XL5 lavora direttamente nel cuore del processo produttivo.
Un viscosimetro compatto di processo senza parti in movimento
Una delle caratteristiche distintive di questo viscosimetro compatto di processo è l’assenza totale di parti meccaniche in movimento, il che si traduce in un’esigenza di manutenzione praticamente nulla.
Il sensore, realizzato in acciaio inox SS316 (con opzioni in lega C22, C276 o acciaio duplex S32750), presenta una costruzione interamente saldata, priva di fessure o interstizi, con finitura superficiale standard Ra < 0,4 µm: caratteristiche che favoriscono la pulizia CIP (Clean-in-Place) ed eliminano possibili punti di accumulo di contaminanti.
Caratteristiche tecniche principali
Dal punto di vista prestazionale, l’XL5 copre un intervallo di misura estremamente ampio, disponibile in dieci modelli standard che vanno da 0-1 cP fino a 0-10⁹ cP, con un tempo di misura di circa 1 secondo. L’accuratezza dichiarata è pari all’1% della lettura (o ±1 digit), mentre la ripetibilità si attesta allo 0,3% della lettura.
Range di temperatura e pressione
Lo strumento opera in un range di temperatura standard compreso tra -50°C e 180°C, riducibile a -50°C/+130°C per le versioni destinate ad aree pericolose. Sono inoltre disponibili range estesi non standard su richiesta, così come configurazioni per pressioni estreme, rendendo l’XL5 adatto anche a condizioni di processo particolarmente gravose.
Connessioni di processo e sicurezza

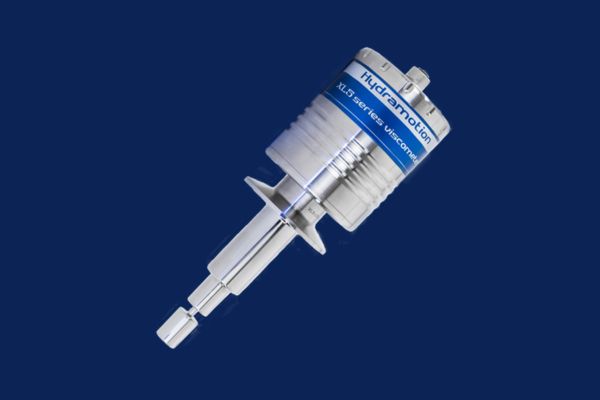

Praticamente qualsiasi raccordo di processo può essere montato in fabbrica sul dispositivo, dalle flange alle filettature, fino ai raccordi igienici RJT, IDF e tri-clamp, da specificare in fase di ordine. Il collegamento elettrico avviene tramite connettore Binder a 4 vie, con cavi che possono estendersi fino a 1000 metri senza compromettere il segnale. Tutti gli strumenti sono disponibili in versione certificata per aree pericolose (Ex, protezione Ga Ex ia IIC T1…T6) e con grado di protezione IP67 come standard.
Funzionamento e integrazione in impianto
Ogni viscosimetro compatto XL5 viene fornito con un processore di segnale, tipicamente il modello VP550, che può essere posizionato fino a 1 km di distanza dal trasduttore e dispone di uscite digitali e analogiche per la registrazione dei dati o il monitoraggio da remoto. Questa configurazione consente di utilizzare l’XL5 come parte di un anello di retroazione per il controllo della viscosità di impianto, particolarmente utile nei processi automatizzati.
È inoltre possibile collegare un sensore di temperatura, interno o esterno, che permette al processore di calcolare automaticamente la viscosità corretta rispetto a una temperatura di riferimento specifica. Il software ViscoLink completa il pacchetto, offrendo funzionalità di visualizzazione e registrazione dati su PC.
Installazione semplice, nessuna infrastruttura dedicata
L’installazione non richiede tubazioni speciali né infrastrutture aggiuntive: è sufficiente montare lo strumento, alimentarlo elettricamente ed effettuare la misura. Il trasduttore può essere montato in qualsiasi orientamento e non necessita di ricalibrazione in loco, poiché ogni dispositivo viene calibrato in fabbrica presso un laboratorio certificato ISO 9001, con riferimento a standard tracciabili a livello nazionale.
Settori applicativi
Grazie alla sua versatilità, il viscosimetro compatto XL5 trova impiego in numerosi ambiti industriali: chimico, farmaceutico, oil & gas, alimentare e delle bevande, inchiostri e coloranti, vernici e rivestimenti, polimeri e carta. La possibilità di ottenere versioni intrinsecamente sicure e/o igieniche lo rende adatto tanto ai processi delicati del settore alimentare e farmaceutico quanto alle condizioni più severe dell’industria chimica e petrolifera.
Perché scegliere l’XL5 per il tuo processo produttivo?
In sintesi, l’XL5 rappresenta una risposta efficace per chi cerca un viscosimetro compatto di processo capace di coniugare precisione, robustezza e semplicità di installazione, riducendo al minimo i costi di gestione grazie all’assenza di manutenzione e alla lunga durata operativa dello strumento.
Vuoi saperne di più sul viscosimetro compatto XL5?
Se stai valutando l’introduzione di un sistema di monitoraggio della viscosità in linea per il tuo impianto, il viscosimetro compatto XL5 è disponibile presso di noi di Tecnova HT. Contattaci per una consulenza tecnica personalizzata e per ricevere maggiori informazioni su modelli, configurazioni e tempi di fornitura più adatti alle tue esigenze produttive, e ricordati di seguirci su LinkedIn.
