La Misura di Portata Biogas è un piccolo grande classico delle soluzioni TECNOVA HT sin dai primi anni ’90 proposto ed installato nei primi impianti per lo sfruttamento dell’ “oro bucolico”. Essenzialmente la produzione e il successivo utilizzo non era sotto controllo, producendo quindi energia elettrica senza conoscere effettivamente il consumo di biogas e soprattutto senza conoscere le effettive performances del proprio impianto.
Ora, invece è possibile dotare il proprio processo di misure di portata, accurate ed efficienti, che realmente possano dare una mano al Gestore. Ma quali?
Per la scelta oculata di un misuratore di portata occorre conoscere almeno 2 cose:
- Cosa si va a misurare
- Dove occorre misurare
Certamente vogliamo misurare biogas, ma ad esempio, è molto umido? E’ già purificato? Abbiamo tenuto conto delle variazioni di portata dovute alla variazione della produzione? Sappiamo che ha una pressione operativa molto bassa? Ci ricordiamo che la presenza di H2S porta alla corrosione del materiale metallico? Siamo in area pericolosa?
Che punti andrebbero misurati?
- Uscita digestore
- Torcia
- Ingresso biogas purificato stoccaggio
- Alimentazione biogas cogenerazione
Con queste premesse, TECNOVA HT ha selezionato 3 tecnologie utili e diverse fra loro che permettono di avere una misura di portata tagliata sulle proprie esigenze:

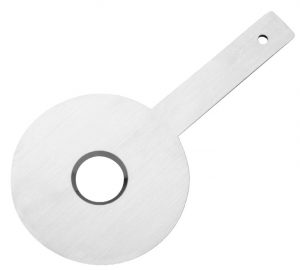

- Disco Calibro secondo ISO 5167 e Trasmettitore di DP. La misura di portata più universalmente conosciuta, semplice ed affidabile. Non ha un grande turn-down ( rapporto portata massima / minima ) ma nell’intorno della portata di progetto misura bene. La presenza di condensato crea un accumulo che crea delle instabilità nella misura del DP. Occorre considerare la necessità di diametri monte valle di tubo dritto per una corretta installazione, anche se solitamente, il DN del piping negli impianti biogas non è mai molto grande. La serie dei trasmettitori V5 di FUJI Electric grazie al modello FKC-11 esprime un campo 0 – 10 mbar che permette una misura di pressione differenziale anche con bassissime pressioni operative e con la necessità di avere delle perdite di carico le più basse possibili. Materiale SS316.

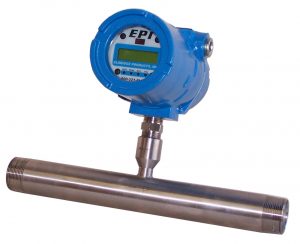

- Thermal Mass Flowmeter o Misuratore Massico Termico per Gas: grazie al suo principio di misura presenta delle caratteristiche apprezzate nel servizio biogas quali misura di portata e sua totalizzazione direttamente in massa / tempo senza strumentazione secondaria aggiuntiva, versioni atex per una installazione sicura in qualunque punto, perdita di carico trascurabile e ampio turn-down anche 100:1 . Suggeriamo di installarlo però dove il biogas è già più pulito e “secco” in quanto la presenza di condensato e il suo passaggio, nei rebbi posti alla fine della sonda ad inserzione, falsa la misura: certamente è possibile installarlo per far sgocciolare via la condensa, è possibile avere dei rebbi più larghi per evitare di trattenere l’acqua o giocare sul fatto che comunque essi siano scaldanti…ma non è fatto per processi gas troppo ricchi di condensato. La sua corretta installazione richiede diametri monte valle come da tabelle del vendor. Materiale SS316 o Hastelloy.

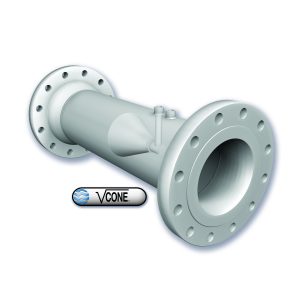

- Misuratore di Portata V-Cone™ : brevettato da McCrometer, Ca, USA e ora anche ISO 5167 è parente della flangia tarata e del pitot funzionando anche lui secondo il teorema di Bernoulli, il cono all’interno crea una diminuzione dell’area di passaggio, un aumento della velocità e una riduzione della pressione creando un DP misurabile. Come si evince dal filmato, il V-Cone™ non è mai disturbato dalla presenza di dosi massicce di condensa fluente perché scivola via. Gode anche un turn-down da 10:1 come standard che copre le necessità della produzione del biogas. Accoppiato ai trasmettitori FCK-11 di FUJI Electric presenta una perdita di carico permanente realmente minima. Inoltre è perfetto per i retrofit o le installazioni compatte perché non ha bisogno dei diametri monte valle come altre tecnologie. Anche il V-Cone™ non presenta parti in movimento ed è disponibile anche nella economica versione Wafer-Cone™ sempre in SS316/L ma con il cono intercambiabile per maggior flessibilità.
